<개요>

- Azure IoT Hub를 사용하면 Device와 Server를 간편하게 연결하여 D2C (Device to Cloud), C2D (Cloud to Device) 메시지를 쉽게 전달할 수 있습니다.

- 디바이스의 메시지는 일반적으로 json string으로 구성되어 다양한 형태의 레이아웃을 특별한 처리없이 송수신할 수 있습니다.

- 이러한 유형의 데이터를 Telemetry 라고 합니다.

<내용>

- 디바이스와 서버가 주고 받는 데이터는 Telemetry외에도 제어정보가 있습니다.

- Azure IoT Hub 에서는 Device 제어를 위해서 크게 두 가지 방법을 제공하고 있습니다.



1. Device Twin

SKT ThingPlug나 AWS IoT 의 경우 Shadow 라고 부릅니다. Azure IoT Hub의 경우 Device Twin(장치쌍)이라고 부릅니다.

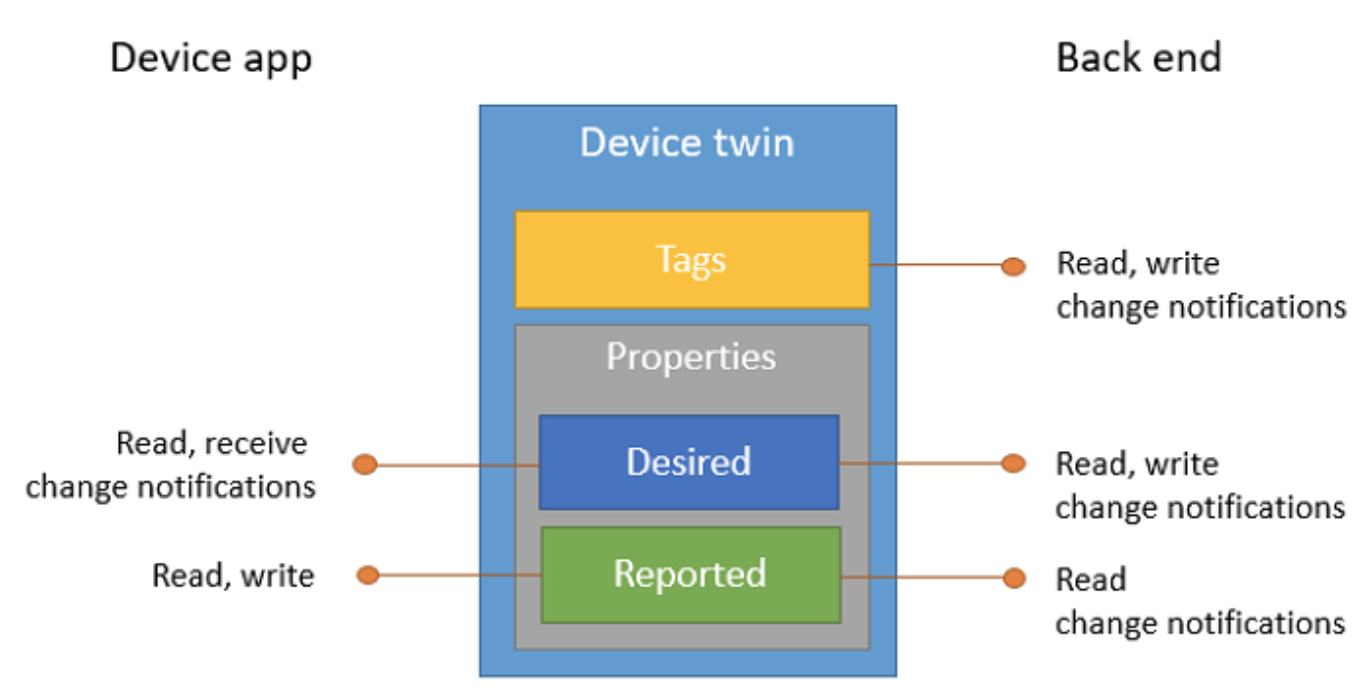

Device Twin은 크게 tags, desired properties, reported properties로 이루어집니다.

공유변수의 형태로 이해하면 됩니다. 디바이스와 서버가 Read/Write할 수 있는 영역이기 때문에 디바이스가 꺼져있거나 서버와 연결되어 있지 않는 상황에서도 처리가 가능합니다. (비동기)

디바이스 On/Off, Firmware Update, 데이터 주기 조정등 다양한 목적으로 사용가능합니다.

 A. Tags

 - 일반적으로 Server Side에서 세팅하는 값으로 Device를 구분하기 위한 값으로 많이 사용됩니다. (e.g. 모델코드, 위치정보)

 - 나중에 나오는 Firmware Update시나리오에서도 Tags값을 target Condition 으로 활용합니다.

 B. Properties

 - Desired : 서버에서 Write하고 디바이스에서 Read 하는 용도로 사용됩니다. 주로 서버에서 의도하는 바를 디바이스에 전달하기 위한 목적으로 사용됩니다.

 - Reported : 디바이스에서 Write하고 서버에서 Read 하는 용도로 사용됩니다. 디바이스가 Desired값을 읽고 그에 따른 행위를 마친뒤에 서버에 Notification을 보내는 용도로 사용합니다.



2. Method Invoke

Device 가 데이터를 보내는 중 Direct Method요청을 받으면 바로 동작한다

일반적 RPC 사용과 동일합니다. 요청/응답 구조로 즉각적인 확인이 가능하며 연결이 되어 있지 않은 경우 실패합니다.

따라서 timeout 도 존재하며 exception 도 발생할 수 있습니다.



<정리>

- 결국 과거에 Remote 와 통신하기 위해서 사용했던 방식과 크게 다르지 않습니다. SDK만 별도로 존재하며 실제 내부를 살펴보면 지원하는 프로토콜에 약간의 차이만 있을 뿐 원격호출 방식은 거의 동일합니다.

- 각 방식을 비교한 자료는 다음과 같습니다.

Direct methodsTwin's desired propertiesCloud-to-device messages

Scenario Commands that require immediate confirmation, such as turning on a fan. Long-running commands intended to put the device into a certain desired state. For example, set the telemetry send interval to 30 minutes. One-way notifications to the device app.
Data flow Two-way. The device app can respond to the method right away. The solution back end receives the outcome contextually to the request. One-way. The device app receives a notification with the property change. One-way. The device app receives the message
Durability Disconnected devices are not contacted. The solution back end is notified that the device is not connected. Property values are preserved in the device twin. Device will read it at next reconnection. Property values are retrievable with the IoT Hub query language. Messages can be retained by IoT Hub for up to 48 hours.
Targets Single device using deviceId, or multiple devices using jobs. Single device using deviceId, or multiple devices using jobs. Single device by deviceId.
Size Maximum direct method payload size is 128 KB. Maximum desired properties size is 8 KB. Up to 64 KB messages.
Frequency High. For more information, see IoT Hub limits. Medium. For more information, see IoT Hub limits. Low. For more information, see IoT Hub limits.
Protocol Available using MQTT or AMQP. Available using MQTT or AMQP. Available on all protocols. Device must poll when using HTTPS.



<참고사이트>

https://docs.microsoft.com/ko-kr/azure/iot-hub/iot-hub-devguide-c2d-guidance

https://docs.microsoft.com/ko-kr/azure/iot-hub/tutorial-firmware-update

https://www.xenonstack.com/blog/iot-analytics-platform/





<개요>

 - Function App 사용시 Azure에서 제공하는 Trigger를 사용할 수 있다.

 - EventHub(In) , CosmosDB(Out) Extension을 사용하였다.



<현상>

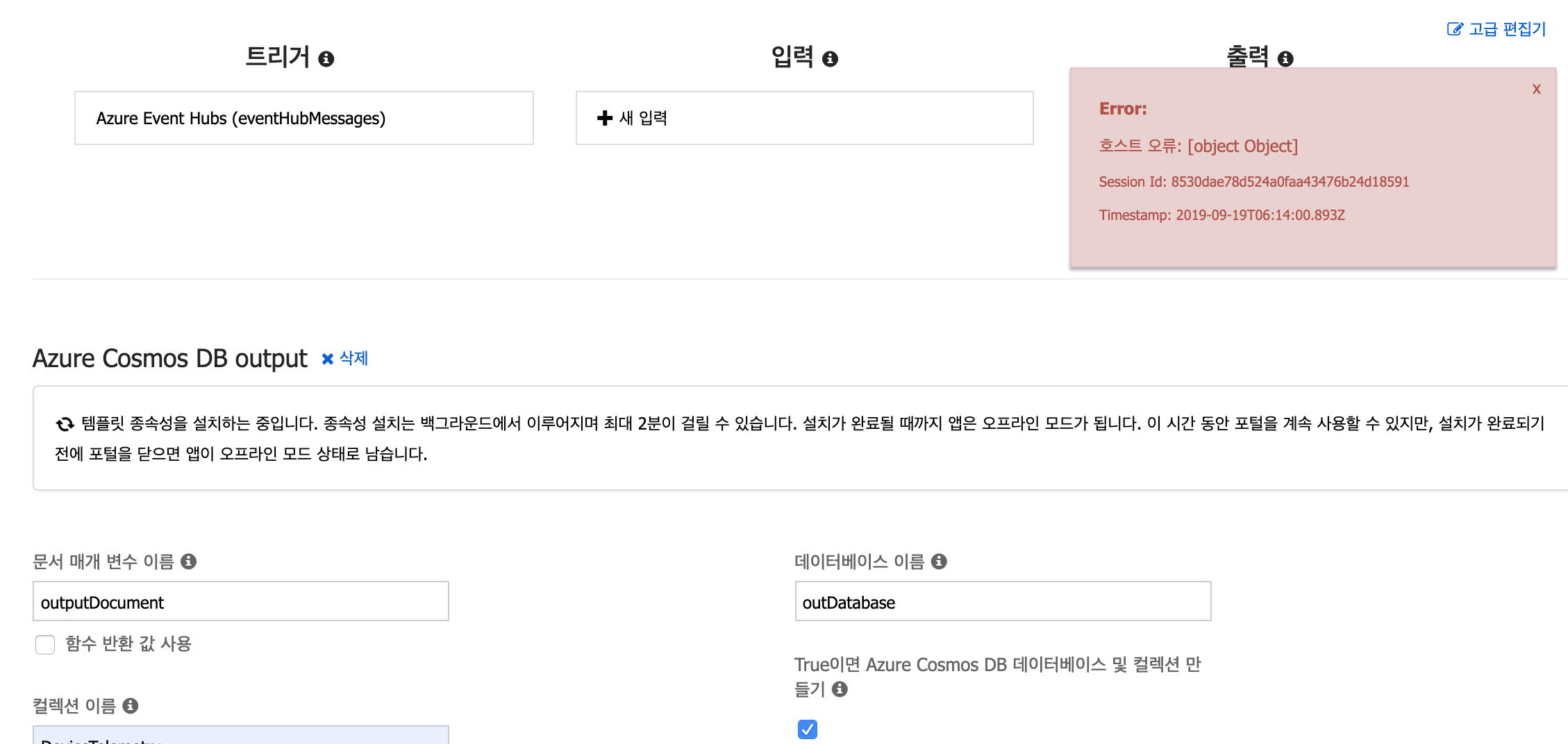

 - 간헐적으로 Portal내에서 비정상적으로 Extension설치시간이 길어진다.

 - 이후 Function 이 정상적으로 동작하지 않으며 503 오류가 발생한다.



<원인 및 조치사항>

 - 이유를 알 수 없지만 Function App 의 Extension 설치시 비정상 오류가 간혹 발생한다.

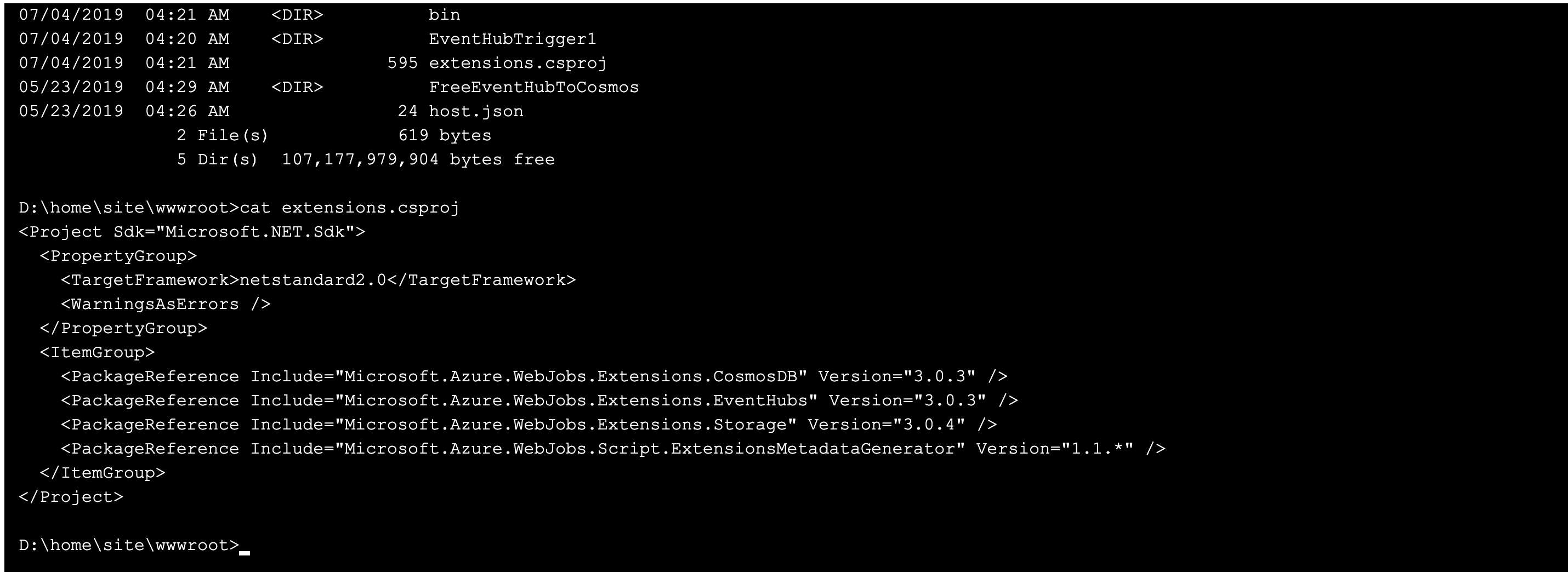

 - 콘솔에 접속하면 다음과 같은 경로에서 extensions.csproj 파일을 확인할 수 있다.

extensions.csproj

 - 그림과 같이 사용하려는 extension이 정상적으로 등록되어 있는지 확인한다.

 - https://docs.microsoft.com/ko-kr/azure/azure-functions/install-update-binding-extensions-manual



Azure Functions 바인딩 확장 수동 설치 또는 업데이트

배포된 함수 앱용으로 Azure Functions 바인딩 확장을 설치하거나 업데이트하는 방법에 대해 알아봅니다.

docs.microsoft.com

 해당 페이지를 참고하여 수동설치를 필요에 따라 진행한다.

 - 이전 설치가 비정상적으로 종료된 경우에는 같은 경로에 app_offline.htm파일이 생성되는 경우가 있는데 해당 파일을 삭제해야 정상적으로 동작한다.

<참고사항>

 - Function App에서 현재 제공되고 있는 extension의 종류

 - https://github.com/Azure/azure-functions-host/wiki/Updating-your-function-app-extensions



Azure/azure-functions-host

The host/runtime that powers Azure Functions. Contribute to Azure/azure-functions-host development by creating an account on GitHub.

github.com



<현상>

- Azure Resource Template을 통하여 Function App 및 App Service Plan생성

- 실제 생성된 Function App이 동작하지 않고 오류가 발생함

Host오류, 런타임오류 등등이 계속 발생함

<원인>

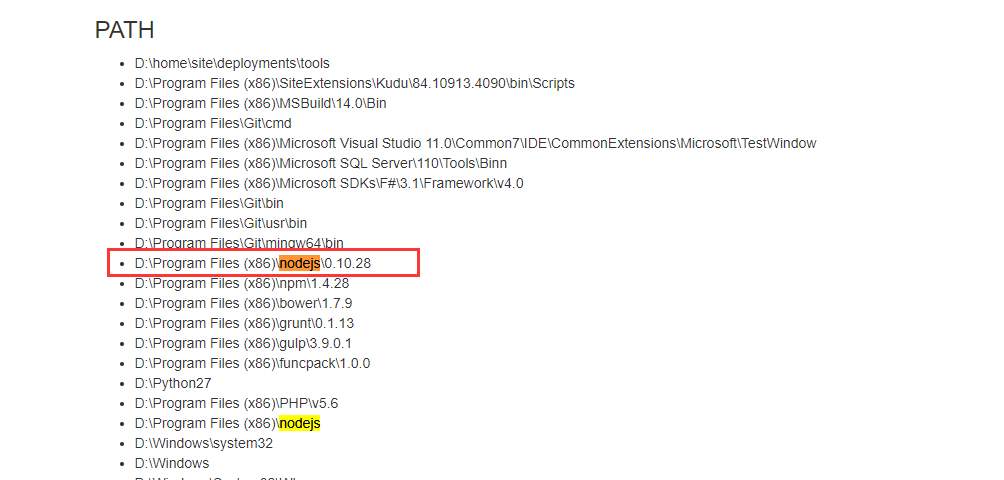

- Resource Template에서 Default Node version이 매우 낮게 설정되어 있음

0.10.28



<해결방법>

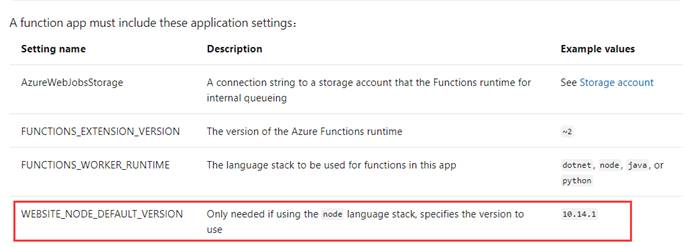

- WEBSITE_NODE_DEFAULT_VERSION 변수 추가 : 10.14.1

Function App내 Application Settings

- 템플릿에서도 추가



정상동작함을 확인하였다.

<개요>

- Azure Cosmos 의 경우 RU 단위로 과금을 한다.

<내용>

- 400RU 가 최소단위이다.

- Partition Key를 잘 설정하지 않으면 HotSpot이 발생하여 RU만큼의 성능을 못 느낄 수도 있다.

- RU는 결국 초당 Read/Write를 위해서 접근하는 데이터의 양이라고 볼 수 있는데, 최적화를 잘못할 경우 기대한 한큼은 Throughput이 나오지 않을 수 있다.

- RU는 database 레벨에서 설정할 수도 있고 개별 Collection 단위로도 설정이 가능하다.

- 물리 1파티션당 10기가 용량제한이 있어서 이를 염두해야 한다.



<Scale설정화면>

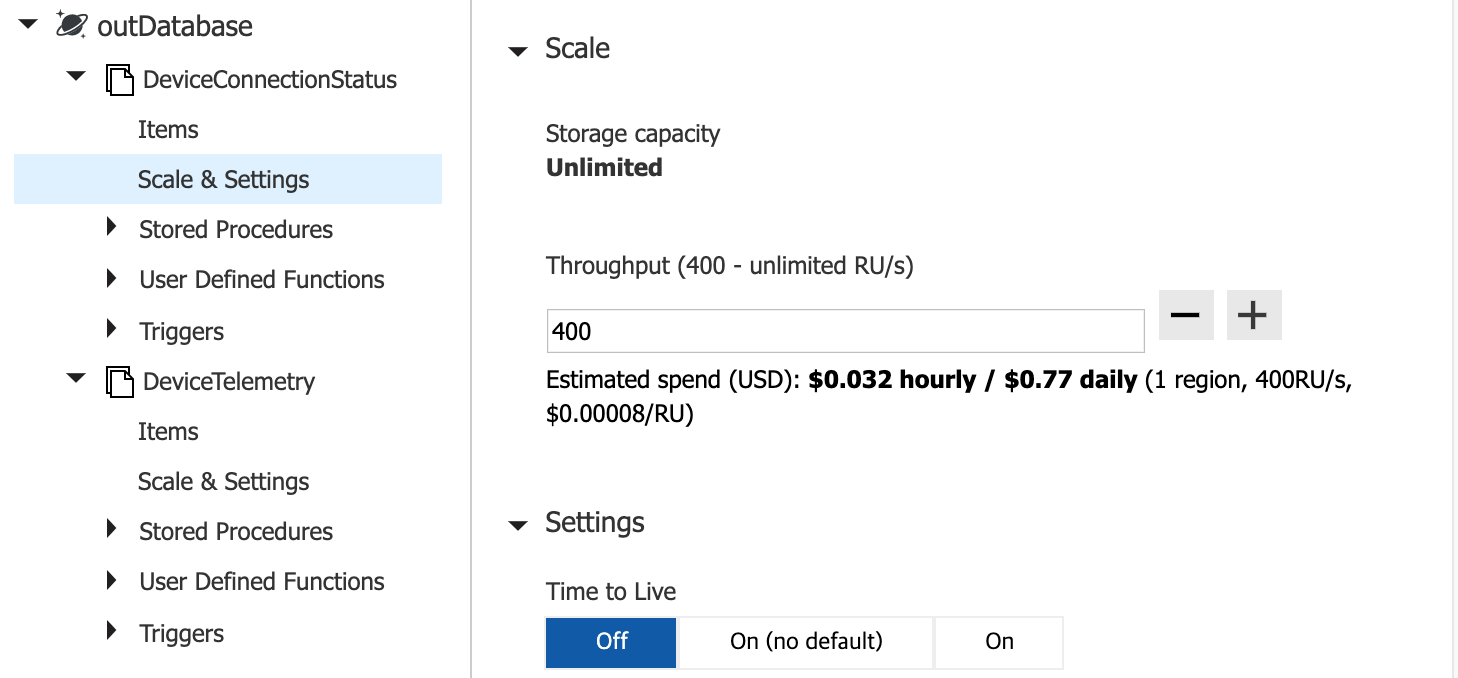

Collection 내의 RU 설정화면

- 개별 Collection 의 사용빈도나 데이터가 다르다면 별도로 세팅하는 것이 좋다.

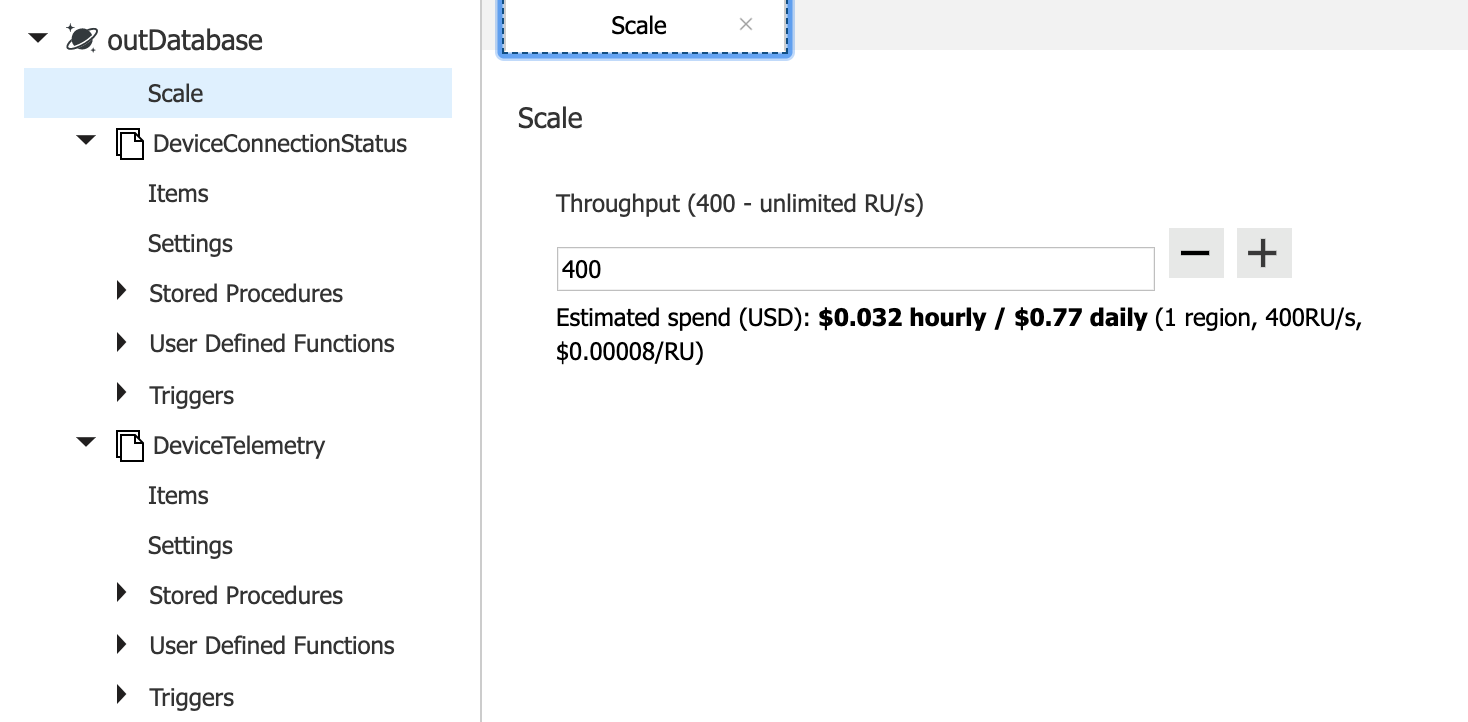

Database 내의 RU설정화면



database 레벨에서 RU를 설정할 경우 각 컨테이너의 RU는 별도설정이 불가능하고 database RU를 공유하는 방식이 된다.

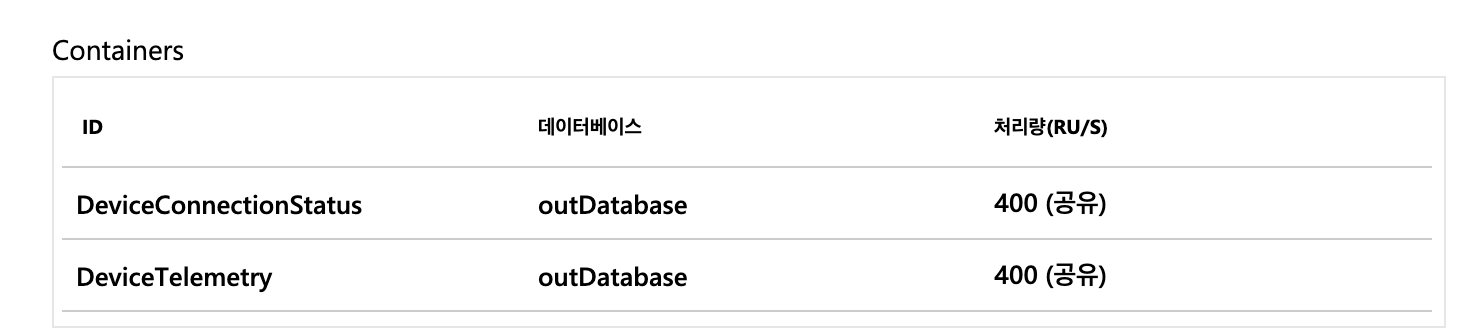

컨테이너 RU 설정 공유화면

전체 사용량이 많지 않다면 공유하는 방법을 추천한다. (과금은 RU단위로 되기 때문)

<결론>

-400RU 로만 사용하면 월 5만원 안쪽으로 부담이 크지 않다.

-그러나 지역중복을 체크하면 x로 비용이 추가된다.

-RU를 초과하는 요청에 대해서는 즉시 응답이 오지 않으며 대기하다가 처리하는 방식으로 이루어진다.

-timeout이 발생하는 경우는 명시적으로 exception 이 발생한다.

-전체 data가 많을 경우 스캔해야하는 범위가 늘어나므로 RU최적화를 위해서는 data tts를 조정하는 것도 하나의 방법이 될 수 있다.

-파티션키 조정을 통해서 HotSpot발생을 줄이고 퍼포먼스를 증가시키는 것은 일반적인 NoSQL 과 유사하다.

 수년간 오픈소스 기반으로 시스템을 개발하다가 이번에 Public Cloud를 사용하면서 경험했던 부분을 간단히 공유하겠습니다.

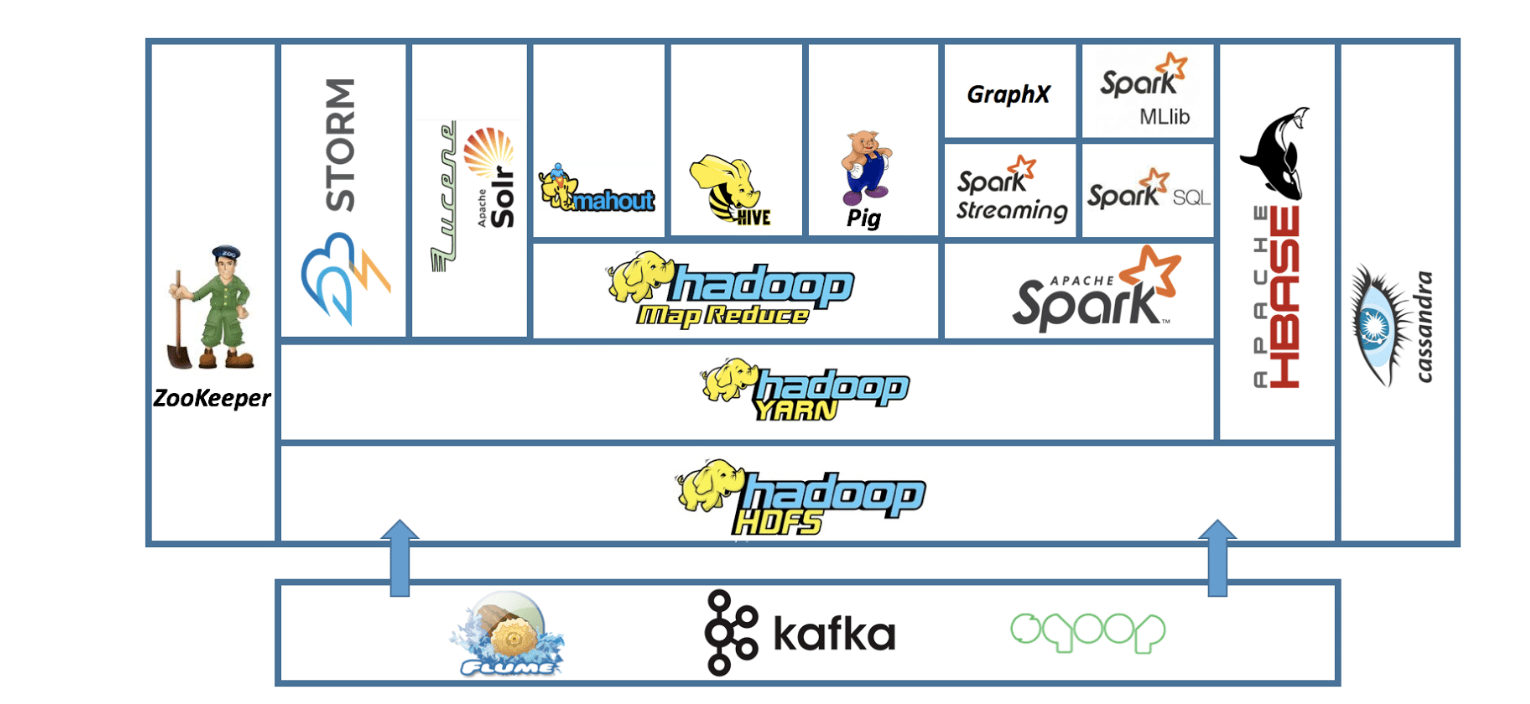

기존에 사용하던 OpenSource

기존에 처리하던 방식입니다. 대부분의 Client로부터의 요청은 Kafka로 전달됩니다. 전달받는 데이터 소스위치에 따라서 Kafka 앞에 하나의 Layer를 더 두는 것이 일반적입니다.

이렇게 개발하다보면 로직자체의 개발보다 때로는 오픈소스의 사용법, 버그패치, 운영시 발생하는 설정상 문제에 더 많은 시간을 사용하고는 합니다. 지금 개발하는 곳에서는 예전보다 개발 리소스가 더 부족한 상황이어서 과감하게 Azure PaaS 를 사용하도록 결정했습니다.

지금 개발중인 시스템은 데이터 입력채널이 대부분 IoT Device, Sensor의 영역인 것을 제외하고는 기존에 개발하던 시스템들과 구조가 90%이상 동일합니다.

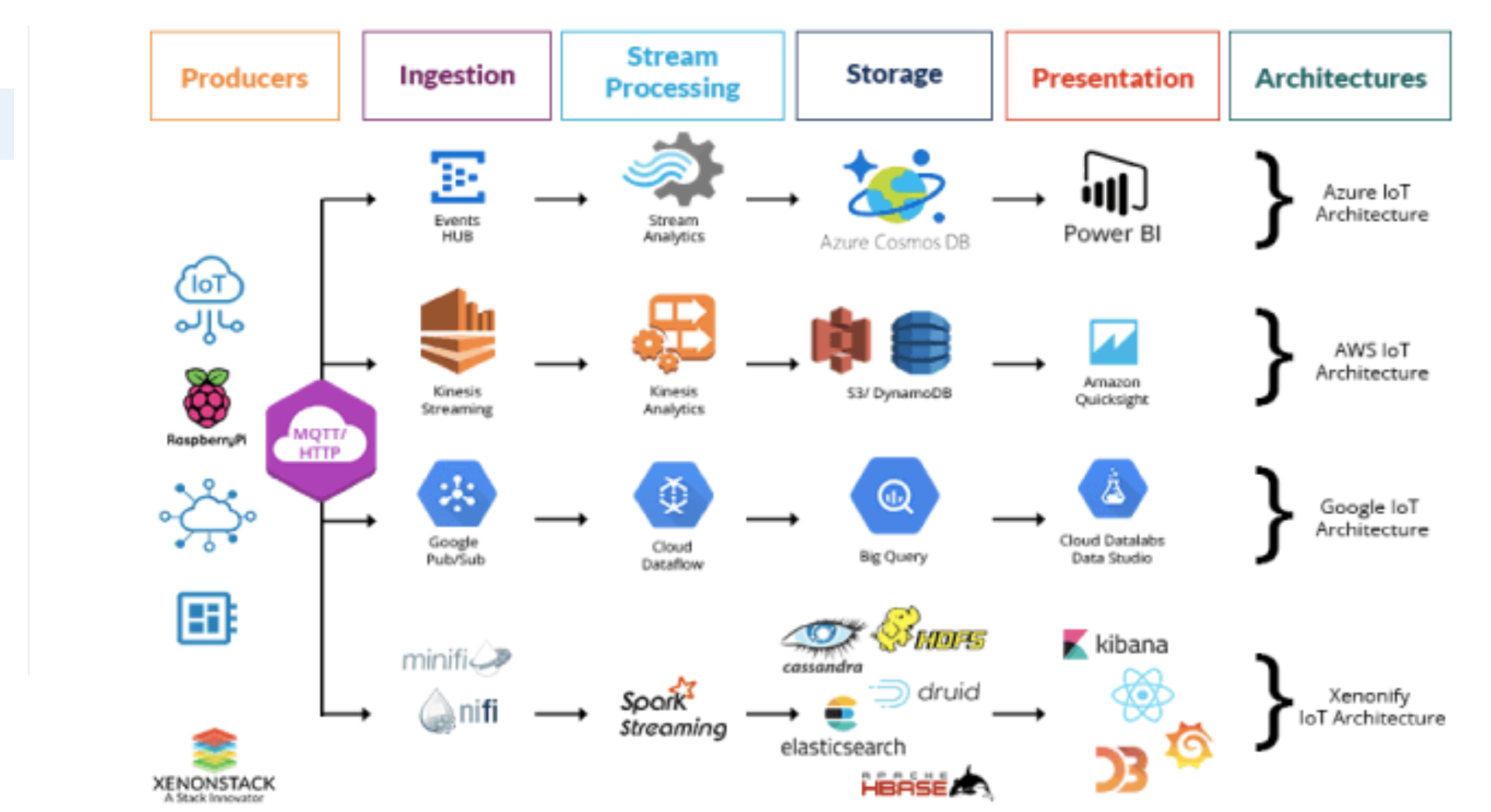

각 Layer에 해당하는 Public Cloud 및 오픈소스 현황

기존에는 Nifi -> SparkStreaming -> Druid, NoSQL, HDFS -> Grafana 를 사용하던 구조였으며 이와 매칭되는 구성요소들을 Azure 에서 찾기 시작했습니다.



MS Azure에 있는 다양한 PaaS 요소를 사용하여 IoT Device Data를 수집하는 간단한 예제를 만들어 보았습니다.

(소요시간은 과거 오픈소스를 사용할때와는 비교할 수 없을만큼 단축되었습니다!)

https://docs.microsoft.com/ko-kr/azure/architecture/reference-architectures/iot/



Azure IoT 참조 아키텍처 - Azure Reference Architectures

PaaS(platform-as-a-service) 구성 요소를 사용하는 Azure에서 IoT 애플리케이션에 대한 권장 아키텍처

docs.microsoft.com

 여기에 나오는 아키텍처와 크게 다르지 않으나 실시간 분석처리등은 간소화를 위해서 일단 제외하고 진행했습니다.

아키텍처를 그대로 진행하더라도 각 구성요소의 설정 및 구성에 따라서 동작방식이 달라지기 때문에 살펴봐야 하는 부분에 대해서 간단히 정리해봤습니다.

1. Azure IoT Hub

- 각 계정별로 무료 Hub는 1개 생성가능하고 그 외 유료 Hub의 경우 가격정책에 따라 메시지량이 정해진다. (S1 월 28000원)

- 각 Tier별로 Scale Out이 가능하지만 수작업이 필요하며, 높은 Tier를 한 개 쓸것인지 낮은 Tier에서 x times로 늘릴 것인지는 선택필요

- 자체적으로 event hub가 내장되어 있어서 별도 event hub 생성 없이 간단히 사용가능하다.

  그러나 바로 사용하는 것은 권장하지 않고 event hub로 endpoint를 연결하는 것을 권장한다.

  IoT Hub는 디바이스와의 연결을 담당하며 장애가 발생할 경우 변경할 수 도 있다. 그런데 기타 로직을 구성하는 Application이 IoTHub에 바로 연결되어 있다면 변경사항에 영향을 받기 쉽다(설계5대원칙의 OCP를 생각해보세요)

 또한 실환경에서는 하나의 메시지큐에 여러 개의 Application 으로 확장되는 것이 일반적이며, 이 때 Consumer Group을 여러 개 두고 병렬처리를 각각 하고 파티션을 조정하는 등의 행위가 필요한데, IoT Hub는 이러한 부분에 제약사항이 있다.

- 메시지의 속성값, 내용에 따라서 Routing기능을 활용할 수 있으나 UTF-8 인코딩에 JSON String 을 사용해야만 한다.

- 개별 Device를 등록하는 방법에는 대칭키, 인증서 등의 방식이 있다.

- D2C, C2D 메시지 전송이 가능하며, 디바이스 제어를 위해서는 Device Twin 이나 Method Invoke를 사용하는 것으로 가이드한다.



2. Azure Event Hub

 - Apache Kafka와 유사한 구조로 만들어진 Message Queue이다.

 - IoT Hub의 경우 위치가 변경될 수 있으며 Fail over가 필요한 경우도 있다. 또한 직접적으로 Device와 연결되는 부분이기 때문에 Layer Architecture구성을 위해서 실제 메시지 소비는 Event Hub에서 이루어 지는 것을 권장한다.

 - Namespace를 생성 후 각 필요에 따라서 실제 Event Hub 를 생성하는 방식이다.

 - 보관주기를 정할 수 있으며 옵션으로 스냅샷을 Storage Account에 저장할 수 있다. (Cold Storage)

 - 필요에 따라서 파티션 수와 보관주기를 설정할 수 있다.

 - Kafka Enabled를 활성하면 기존 Kafka Consumer Application을 그대로 사용할 수 있다!



3. Azure App Services - Functions

 - AWS의 Lambda와 같은 Serverless이다. 지원하는 방식이나 언어가 Lambda보다는 제한적이지만 크게 사용에 어려움은 없다.

 - Azure의 PaaS 구성요소에 대해서 Trigger, Input, Output 연결이 가능해서 보다 빠르게 Application을 구성할 수 있다.

 - Azure DevOps나 Github등의 소스를 연결하여 자동배포가 가능하도록 구성할 수 있으나 현재 Trigger, Input, Output등을 사용할 경우 Extension Plugin설치가 필요한데 이러한 부분의 자동화는 아직 지원하고 있지 않다.

 - 실행 횟수에 따라 요금이 부과되지만 크게 부담되는 수준은 아니며 주요 과금은 묶여있는 App Service Plan의 사양에 따라서 결정된다.



4. Azure App Services - Web App

 - Web을 위한 Tomcat등의 WAS를 Managed 형태로 제공한다.

 - WAR, JAR배포를 지원하며 Spring Boot를 올리는 것도 가능하다.

 - 외부로 나타나는 EndPoint로만 접근하면 되고, 내부적으로 구성한 App Service Plan에 따라서 서버자원의 자유로운 확장이 가능하다.



5. Azure App Service Plan

 - Azure App Service를 이용하기 위해서 반드시 생성해야 한다.

 - Azure App Service를 위한 서버자원을 묶음형태로 정의한다고 보면 이해가 쉽다.

 - OS, CPU, Storage등의 옵션과 Tier를 설정하고 사용할 실제 App Service (Functions, Web app)를 연결하면 해당 어플리케이션들이 수행될때 지정된 만큼의 자원을 자유롭게 사용한다.

 - Linux/Windows선택에 따라서 사용하는 App Service형태에 일부 제약이 있을수도 있으니 확인이 필요하다.



6. Azure Database for MySQL

 - 일반적으로 사용하는 MySQL과 크게 다르지 않다.

 - AWS RDS와 유사하다.



7. Azure Cosmos DB

 - Azure에서 제공하는 NoSQL 이다. (AWS의 DynamoDB유사)

 - 사용할 수 있는 SQL API를 4가지 중에 선택가능하며 이론상 기존 API와 버전만 맞다면 호환이 된다.

 - 생각보다 비용이 비싸서 몇가지 고려해야 하는점이 있다.

 a. RU 및 Storage사용량에 따라서 과금이 늘어난다. https://docs.microsoft.com/en-us/azure/cosmos-db/understand-your-bill



Understanding your Azure Cosmos DB bill

This article explains how to understand your Azure Cosmos DB bill with some examples.

docs.microsoft.com

 b. Partition관련 Hotspot이 생기지 않도록 Key를 잡는 것이 중요하다. 선택을 잘못한다면 RU를 설정한 것보다 성능이 나오지 않는다.

    일반적인 NoSQL의 특성과 크게 다르지 않은 부분이다. 인덱스는 Collection별로 세팅이 가능하다.

 c. Multi Region 선택시 비용도 Multi로... 들어갑니다..;



추가로 현재 Cosmos에 Spring JPA를 사용하여 개발시 고려해야하는 부분이 몇 가지 있는데

 ㄱ. Top keyword, Custom Query

https://github.com/Microsoft/spring-data-cosmosdb/issues/144



Query method creation with keyword · Issue #144 · microsoft/spring-data-cosmosdb

New feature on Query Method Creation with Keyword. List the keyword and example in below. AND List findByFirstNameAndLastName(String firstName, String lastName) OR List ...

github.com

 ㄴ. page처리시 next page에 관련된 이슈 -> 이부분은 제가 지금 테스트했을때는 발생하지 않고 있습니다.(2019.08.05)

https://github.com/Microsoft/spring-data-cosmosdb/issues/225



Issue Spring Data Rest · Issue #225 · microsoft/spring-data-cosmosdb

Hi, Using Spring Boot 2.0.5, Spring Data Rest 2.0.5 and Spring Data CosmosDB 2.0.5 When exposing paged resources and accessing them via RestAPI, paging does not work. The first page is returned cor...

github.com

https://github.com/Microsoft/spring-data-cosmosdb/issues/363



Pagination and Sorting · Issue #363 · microsoft/spring-data-cosmosdb

When using Pagination with Sorting, only the first page is sorted. The rest of the pages are unsorted. For example, a list with 5 elements, starting from page1 Page page = rep...

github.com

오픈소스에 비해서 커스터마이징할 수 있는 영역이 부족하고 몇몇 기능의 부재가 있지만 개발시간은 체감상 20%도 되지 않는듯 합니다.

특히 사용량에 따른 자세한 설정이나 모니터링을 위한 다양한 도구들이 더욱 사용을 편리하게 해주고 있습니다.



물론 전체적인 아키텍처와 원리를 잘 이해하고 있어야 최적의 설계를 통해서 성능을 최대화하고 비용을 최소화하는 것이 가능합니다.

<참고사이트>

https://intellipaat.com/blog/tutorial/hadoop-tutorial/introduction-hadoop/

https://www.xenonstack.com/blog/iot-analytics-platform/
