개요

- AWS Managed Flink에서는 사용자가 정의할 수 있는 설정이 제한적입니다.

- 사용자가 Parallelism 과 ParallelismPerKPU를 입력하면 이에 맞춰서 필요한 KPU가 계산되고

- 1 KPU 당 1 vCPU, 4GB메모리를 기준으로 AWS 에서 적당하게 컨테이너를 기동합니다.

내용

-  Flink는 TaskManager 와 slot을 기반으로 병렬처리를 제어하는데

- AWS Managed Flink는 KPU를 중심으로 제어하게 됩니다. (과금단위 이기 때문에)

- 이를 좀 더 자세히 살펴보고 원하는 세팅을 만들기 위해서 수치를 어떻게 제어해야 하는지 이해하는 것이 목적입니다.

Amazon MSF 리소스 구성 요소 간의 관계

I. KPU (Kinesis Processing Unit): 물리적 리소스 단위

실제 예시

- Parallelism 20, ParallelismPerKPU 1 = 총 20 KPU

1. 리소스 할당 (KPU 기준)

2. Task Manager 개수 및 Slot 할당 검증

A. 총 Task Slot 수

B. Task Manager당 슬롯 개수와 ParallelismPerKPU의 차이

AWS Managed Flink 네트워크 오류 원인 분석 및 튜닝 가이드


오늘은 AWS MSF(Managed Service for Apache Flink) 애플리케이션에서 발생한 오류(예: RemoteTransportException: Connection unexpectedly closed by remote task manager)의 원인과 해결 방안을 분석합니다.

애플리케이션 로그를 보면 10월 16일 오후 10시 21분 24초에 remote task manager error가 발생했고, 이후 partial recovery 후 다시 TaskManager 연결 오류가 반복되는 모습을 확인할 수 있었습니다.

이러한 로그는 TaskManager 간 통신이 불안정함을 나타내며, 주된 원인으로 메모리/리소스 부족, GC 지연, Heartbeat 타임아웃 등이 의심됩니다.

로그

원인 분석

• 메모리 부족 및 리소스 고갈: AWS MSF 문서에 따르면, TaskManager가 할당된 메모리를 초과하거나 CPU/메모리 과부하에 걸리면 TaskManager 프로세스가 비정상 종료되고, 이로 인해 RemoteTransportException이 발생할 수 있습니다 .
  • 예를 들어, KPU(Kinesis Processing Unit)당 메모리(4GiB, 이 중 3GiB는 힙 메모리)가 부족하면 OOM(OutOfMemory)으로 TaskManager가 죽을 수 있습니다  . 이 경우 Flink가 TaskManager 연결이 끊어졌다고 보고 오류를 출력합니다.
  • 현재 처리하고 있는 내부 Key 값 및 State의 용량이 크기 때문에 heapMemory사용량이 90%를 유지하고 있어서 원인 중 하나일 것으로 예상합니다.
• GC(Garbage Collection) 지연: 장시간 Full GC가 발생하면 TaskManager가 일정 시간 응답하지 못해 JobManager에 Heartbeat를 제때 보내지 못합니다. Flink 커뮤니티의 해결책에 따르면, 이러한 경우 TaskManager가 ‘unresponsive’ 상태로 간주되어 슬롯이 해제되고, 결국 연결이 끊어집니다.
  • 이를 방지하려면 G1GC와 같은 빠른 GC를 사용하거나 TaskManager 메모리 설정을 조정해 GC 시간을 단축해야 합니다 . 또한, 필요시 akka.watch.heartbeat.pause와 같이 Heartbeat 시간을 늘려 JobManager의 타임아웃을 늘리는 방안도 고려할 수 있습니다.
  • AWS MSF는 이미 G1GC 적용이 되어 있었습니다.
• Data Skew (데이터 불균형)
  • 특정 TaskManager 또는 Subtask에 비정상적으로 많은 데이터가 집중되어 처리 부하가 쏠릴 수 있습니다.
  • 이 현상은 다음과 같은 이유로 RemoteTransportException과 같은 네트워크 오류로 이어질 수 있습니다.
    • 특정 TaskManager만 메모리 과부하
      • 동일한 데이터 분포를 가정하고 병렬 처리를 수행하지만, 실제로는 일부 키(key)나 파티션에 데이터가 몰리면 해당 TaskManager만 힙 메모리가 1GB 이상까지 치솟습니다.
    • 백프레셔(Backpressure) 전파:
      • 특정 Subtask가 느려지면 상류(upstream)의 데이터 송신 속도가 제한되고, 네트워크 버퍼가 포화되어 Task 간 통신 오류나 Partial Recovery가 반복됩니다.
    • 네트워크 셔플 불균형:
      • Flink는 keyBy, rebalance, broadcast 연산 시 네트워크를 통해 데이터를 재분배합니다. 이때 데이터 스큐가 있으면 특정 TaskManager의 네트워크 I/O가 폭증하며, 네트워크 버퍼 부족과 연결 끊김이 함께 발생할 수 있습니다.
  • 내부적으로 각 이벤트를 시나리오와 매핑하는 처리를 하고 있는데 특정 시나리오의 이벤트가 많이 발생하고 있어서 역시 의심이 되는 부분입니다.
  • 시나리오 매핑이후는 개별Key를 통해서 keyBy연산으로 하고 있기 때문에 체이닝이 적절하게 동작하고 있습니다.
• 네트워크 버퍼 부족: 병렬처리가 높아지거나 연산자 체이닝이 해제되면 셔플(shuffle)이 증가해 네트워크 버퍼 소모가 커질 수 있습니다. AWS 문서에는 네트워크 버퍼가 부족해지면 Insufficient number of network buffers 오류가 발생할 수 있으며, 이를 해결하기 위해 parallelismPerKPU를 낮춰 TaskManager당 메모리(및 버퍼)를 늘리거나 연산자 체이닝을 활용할 것을 권장하고 있습니다
  • 참고로 한 플로우에서 필요한 버퍼 개수는 (slots_per_TM)^2 * number_of_TMs * 4 공식으로 대략 산출할 수 있습니다.
  • 즉, TaskManager의 슬롯 수나 셔플 횟수가 많을수록 네트워크 버퍼가 대폭 늘어납니다.
• Heartbeat 타임아웃: Flink의 Heartbeat 설정이 너무 짧거나 네트워크 지연이 있으면 TaskManager와 JobManager 간 연결이 끊길 수 있습니다.
  • 이 경우 AWS MSF에서는 heartbeat.timeout 설정을 지원 티켓으로 늘릴 수 있으며 , 위에서 언급한 GC 지연 대응책(Heartbeat 지연 허용)도 도움이 됩니다.
• 기타 원인: TaskManager 노드의 일시적 네트워크 장애, 컨테이너 리소스 제한(예: CPU 쿼터 초과), 코드 레벨 메모리 누수 등도 원인이 될 수 있습니다.
  • TaskManager 로그에서 OOM 오류나 비정상 종료 메시지를 확인하고, 메모리 누수 가능성을 코드 리뷰로 점검해야 합니다.

해결 방안 및 튜닝 가이드

• KPU 및 병렬성 조정: KPU 리소스를 늘리거나 TaskManager당 할당되는 작업 수(ParallelismPerKPU)를 줄여 각 작업에 더 많은 메모리를 할당합니다.
  • AWS 문서에 따르면 하나의 KPU는 1 vCPU와 4GiB 메모리(힙 3GiB, 네이티브 1GiB), 50GiB 스토리지를 제공합니다 .
  • 예를 들어, ParallelismPerKPU=4(기본)인 경우 KPU당 4개의 슬롯에 약 1GiB씩 메모리가 분할되지만, ParallelismPerKPU=2로 낮추면 슬롯당 약 2GiB를 확보할 수 있습니다.
  • 전체 병렬도(Parallelism)가 고정되어 있다면 ParallelismPerKPU를 낮추면 필요한 KPU수가 증가하여 리소스가 더 할당됩니다 .
  • AWS도 PPK를 낮춰 메모리당 할당량을 높이는 방안을 제시하고 있으며, 이를 통해 메모리 부족으로 인한 OOM 재시작을 줄일 수 있습니다. (단, PPK를 낮추면 비용이 늘어나므로 병렬도를 적절히 조정하거나 오토스케일링을 활용해야 합니다.)
• Data Skew 완화
  • Key 균등화 전략 적용 (keyBy 연산 시 key 값의 불균형이 발생하는 경우)
    • 해시 기반 샘플링 후 파티션 재조정
    • “composite key” (예: userId_mod_10) 기반 가상 key 확장
    • rebalance() → map() 단계 삽입을 통해 균등 분배 가능

• • Aggregation 단계 분리
    • 데이터가 한 TaskManager로 몰리는 경우, 1차 로컬 집계(Local aggregation) → 2차 글로벌 집계(Global aggregation) 구조로 바꾸면, 네트워크 트래픽 및 skew 부담을 크게 줄일 수 있음
  • Metrics 기반 모니터링 : 특정 TaskManager만 유독 높아서 key 분포 불균형 확인함
    • numRecordsIn, busyTimeMsPerSecond, heapMemoryUsed 메트릭을 TaskManager 단위로 비교하여 Skew 구간을 확인
• Operator 체이닝 활용 및 네트워크 최적화: 가능한 Operator들을 체이닝하여 별도 서브태스크로 분리될 필요가 없도록 합니다.
  • MSF 문서에 따르면 체이닝은 동일 서브태스크 내에서 연산자들을 묶어 실행함으로써 네트워크 호출을 줄이고 리소스를 절약합니다.
  • 반대로 체이닝을 해제하거나 인위적으로 새 체인을 시작하면 불필요한 셔플이 증가합니다. 실제 사례에서도 체이닝 해제가 네트워크 부담을 크게 늘려 오류 원인이 되므로, 가능하면 체이닝을 활성화할 것을 권장합니다.
  • 또한, 앞서 언급한 네트워크 버퍼 부족을 피하기 위해 플로우를 단순화하고 셔플 단계를 최소화하는 것도 중요합니다.
• I/O 바운드 워크로드 고려: 외부 서비스와의 블로킹 I/O가 많은 경우, 오히려 ParallelismPerKPU를 높여 KPU 리소스를 최대한 활용하는 것이 효율적일 수 있습니다 .
  • 즉, 네트워크 지연이 주요 병목이라면 병렬 슬롯을 늘려 I/O 대기 동안 더 많은 작업을 병렬 처리하도록 조정합니다.
  • 하지만 현재는 TaskManager 재시작 문제가 우려되므로, 우선은 안정적인 메모리 확보에 중점을 두고 PPK를 낮추었습니다.
• 모니터링 강화 및 추가 점검: CloudWatch의 주요 메트릭을 면밀히 모니터링합니다.
  • cpuUtilization, heapMemoryUtilization 등은 전체 리소스 사용률을 보여주며 문제 지표가 될 수 있습니다.
  • 또한 oldGenerationGCTime과 같은 GC 메트릭을 살펴보면 GC 지연 여부를 판단할 수 있습니다. 장애가 발생할 때는 CloudWatch Downtime, FullRestarts 값도 확인합니다.
  • TaskManager JVM 로그에서 GC 타임, 힙 사용량, OOM 에러를 찾아보고, 코드에 메모리 누수 가능성은 없는지 검토해야 합니다.
    • TaskManager 로그를 보고 싶으면 Flink구성에서 로그항목 [Application]으로 설정해야 합니다.
  • Heartbeat 타임아웃이 잦다면 heartbeat.timeout 설정을 AWS 지원 티켓으로 늘려보는 것도 고려할 수 있습니다 .
• 추가 적인 점검 사항
  • 일시적인 AWS 네트워크 장애 가능성도 염두에 두고, 다른 애플리케이션이나 Kinesis 스트림의 상태(예: 지연, 스로틀링)도 확인해 봅니다.
  • 코드 레벨에서는 대용량 데이터 처리 시 메모리 소비가 급증하지 않는지, Checkpointing 지연으로 백프레셔가 걸리지는 않는지도 함께 살펴봅니다.

결론


이번 오류는 단순한 네트워크 불안정이 아니라,

• TaskManager 메모리 부족
• Data Skew로 인한 특정 TaskManager 과부하
• GC 지연 및 Heartbeat 누락
• 복합적으로 작용한 결과입니다.


현재 발생한 오류를 해결하기 위해서는 메모리 확보, DataSkew 해소 및 네트워크 통신 부하 완화가 주요 내용입니다.

다음과 같은 액션을 수행했습니다.

1. ParallelismPerKPU 재조정
   1. TaskManager 슬롯 수를 줄여 각 슬롯이 더 많은 메모리를 갖도록 합니다.
   2. PPK를 4에서 2로 낮추어 슬롯당 메모리 할당량을 늘림 (1G -> 2G)
2. 전체 병렬도 검토
   1. PPK를 낮춘 뒤에 처리량이 부족하다면, 전체 병렬도(Parallelism) 자체를 늘려 필요한 KPU 수를 확장
3. Data Skew 해소
   1.  DataStream에서 .rebalance() 수행 후 이후 map() 하도록 파이프라인 수정
4. 비용 대비 효율 검토
   1. 리소스 조정으로 비용이 상승할 수 있으므로, 변경 전후의 KPU 사용량과 애플리케이션 처리율을 비교하여 최적점을 찾습니다
5. 모니터링 강화
   1. heapMemoryUtilization, oldGenerationGCTime, cpuUtilization, fullRestarts 등 주요 메트릭을 CloudWatch에서 계속 감시하고, 설정 변경 후 리소스 압박이 해소되었는지 검증이 필요 !!


이상으로 발생한 TaskManager 관련 오류 원인을 분석하고 해결 방안을 공유합니다.

다음 글에서는 AWS Managed Flink에서 KPU, Parallelim 의 관계와 TaskManager에 할당되는 관계를 알아보도록 하겠습니다.
https://icthuman.tistory.com/entry/%EC%8B%A4%EC%8B%9C%EA%B0%84-%EB%8D%B0%EC%9D%B4%ED%84%B0%EC%B2%98%EB%A6%AC-%EA%B5%AC%ED%98%84-4-Parallelism-ParallelismPerKPU


참고: AWS MSF 공식 문서 및 Flink 자료
- https://docs.aws.amazon.com/managed-flink/

- https://nightlies.apache.org/flink/flink-docs-release-1.20/docs/deployment/memory/mem_setup_tm/

<이전글>

https://icthuman.tistory.com/entry/AWS-Cognito-1-%EC%82%AC%EC%9A%A9%EC%9E%90%EA%B4%80%EB%A6%ACOAuth-20

<개요>

- 가장 많이 사용되는 Authorization Code Grant방식을 이용해서 JWT Token 을 발급받는다.

- 토큰으로부터 claims를 얻고 유효한지 검증한다.

- 기존방식 토큰과의 호환성을 검토한다. (JWT / JWS, Secret Key / RSA)

<내용>

1. Authorization Code Request

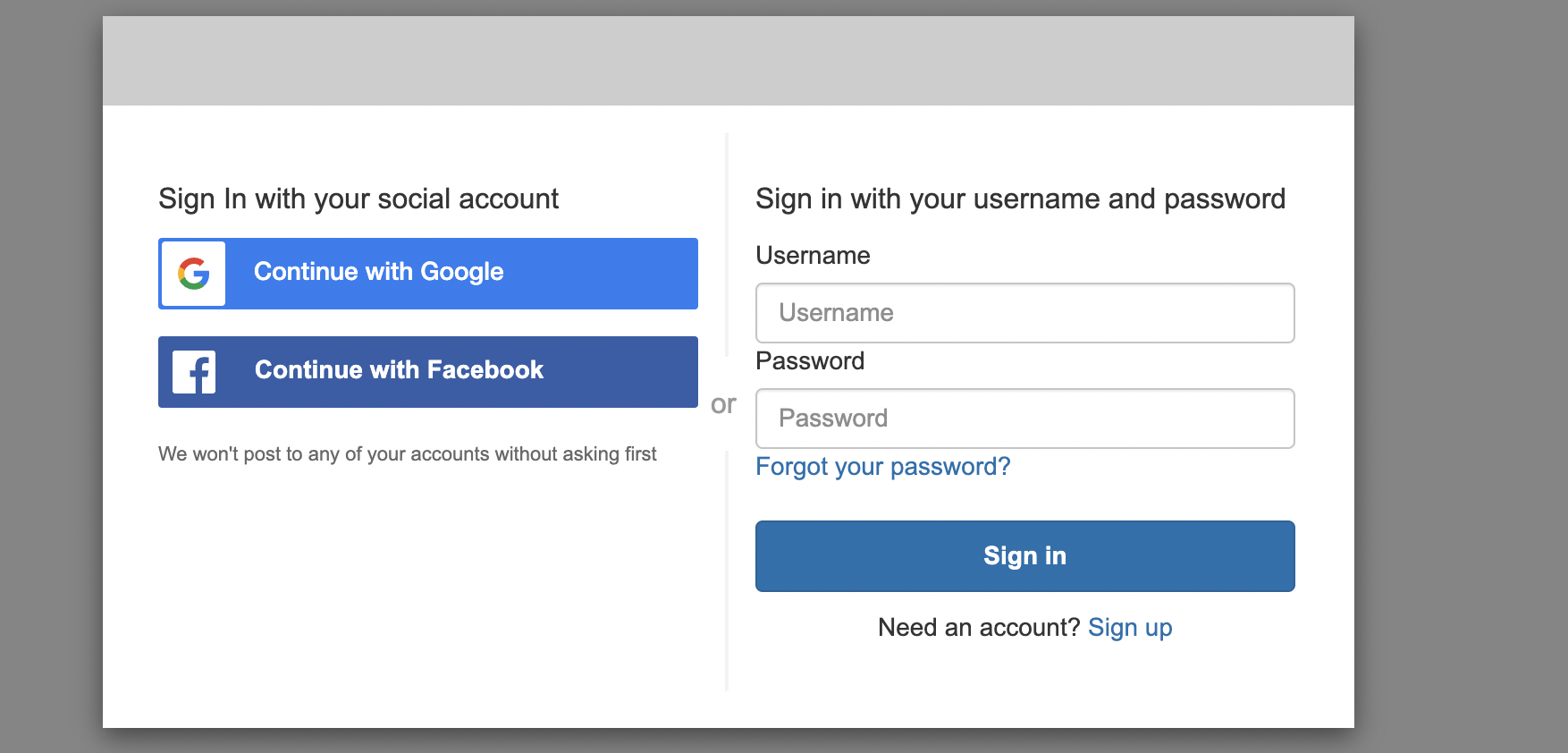

- Cognito의 설정을 마쳤으니 호스팅UI를 통해서 로그인을 시도한다.

- 반드시 다음값을 파라미터로 넘겨주어야 한다.

 a. client_id : Cognito에서 생성한 클라이언트 ID

 b. response_type : code

 c. scope : resource에 접근할 수 있는 범위

 d. redirect_uri : authorization_code를 받아서 리다이렉트할 주소

2. Authorization Code Redirect ( redirect_uri )

- 해당 코드값을 통해서 /oauth2/token에 접근한다.

- access_token, id_token 등이 발급되면 응답을 처리한다.

- 코드로 살펴보면 다음과 같다.

CognitoTokenRequest cognitoTokenRequest = cognitoTokenRequestFactory.newCognitoTokenRequest(code);

        Mono<String> ret = webClient
                .post()
                .uri("/oauth2/token")
                .headers(h -> h.setBasicAuth(cognitoTokenRequest.getBasicAuth()))
                .contentType(MediaType.APPLICATION_FORM_URLENCODED)
                .body(BodyInserters.fromObject(cognitoTokenRequest.getMap()))
                .retrieve()
                .onStatus(HttpStatus::is4xxClientError, clientResponse -> Mono.error(new RuntimeException(clientResponse.bodyToMono(String.class).block())))
                .bodyToMono(String.class)
                .onErrorReturn(null);
        ;

        CognitoTokenResponse cognitoTokenResponse = null;
        String temp = ret.block(Duration.ofMillis(cognitoTokenApiTimeout));
        try {
            cognitoTokenResponse = objectMapper.readValue(temp , CognitoTokenResponse.class );
        } catch (JsonProcessingException e) {
            log.error("error cognito's response is not valid", e.getLocalizedMessage());
        }
        return CompletableFuture.completedFuture(cognitoTokenResponse);

- 일반적으로 MediaType.APPLICATION_FORM_URLENCODED 방식으로 호출할 경우 MultiValueMap 을 사용하게 되는데 해당 값을 FirstCollection 형태로 처리하고 Factory를 통해서 만들도록 하여 소스를 간결하게 처리했다.

- 또한 /oauth2/token에 접근하기 위해서는 basicAuth로 인증을 해야 하는데 이 때 필요한 Secret값은 다음과 같은 형태로 생성한다.

Base64.getEncoder().encodeToString( (clientId+":" + clientSecret).getBytes() );

- Response는 다음과 같은 형태로 확인할 수 있다.

{
"access_token":
    "id_token":
    "tokenType":
    "expiresIn":
}

- 이 때도 주의해야 하는 점이 있는데 AWS Cognito의 응답구조는 cameCase가 아니라 snakeCase로 넘어온다

ObjectMapper objectMapper = new ObjectMapper().setPropertyNamingStrategy(PropertyNamingStrategy.SNAKE_CASE);

- Mono,CompletableFuture에 대해 부연설명을 하자면 Spring WebFlux에서는 비동기/논블로킹을 일반적인 처리형태로 가져간다.

 다만 이번 소스처럼 일부 동기화 구간이 필요할 경우 block() 을 사용하게 되고 이때 별도의 쓰레드로 대기하도록 ComletableFuture를 활용하여 @Async 처리를 하는 것이 좋다. 과거글 참조

https://icthuman.tistory.com/entry/Spring-WebClient-%EC%82%AC%EC%9A%A9-2-MVC-WebClient-%EA%B5%AC%EC%A1%B0

3. JWT Token

- JWT Token은 {header}.{body}.{signature} 의 형태로 구성되어 있으며 Cognito에서 응답받은 accessToken토큰의 내용을 확인해보면 다음과 같다.

- Header부분에 해당 토큰을 생성할 때 사용된 알고리즘과 공개키(비대칭)방식일 경우 kid가 포함된다.

  이를 통해서 서명을 검증할 수 있으며 공개키는 발급자가 제공하는 uri에서 확인할 수 있고, 일반적으로 다음과 같다.

   {issuer_uri}/.well-known/jwks.json

- 알고리즘의 대칭 / 비대칭 알고리즘에 대해서는 따로 설명해야 할 만큼 긴데 단순히 요약하면

 a. 대칭 알고리즘 : 서로 같은 키를 사용

 b. 비대칭 알고리즘 : 서로 다른 키를 사용

  e.g) 개인키로 암호화하여 서명을 첨부하고, 공개키를 통해서 서명을 검증할 수 있다.

4. JWT Token Encode / Decode (Java)

- io.jsonwebtoken 의 DefaultJwtParser를 살펴보면 세부로직을 좀더 잘 파악할 수 있다.

-  기본 내부에서 사용하던 토큰은 이와 같은 방식으로 되어 있으며 secretKey를 사용하는 대칭 알고리즘 방식이었다.

Jws<Claims> claims = Jwts.parser().setSigningKey(secretKey).parseClaimsJws(refreshToken);

(변수)  = claims.getBody().get("userId");
...
...

그러다 보니 같은 방식으로는 Cogtino의 토큰을 처리할 수 없어서 일단 다음과 같은 방식으로 변경하였다.

Jwt<Header, Claims> preclaims = Jwts.parser().parseClaimsJwt(getUnsignedTokenFromOriginalToken(token));


private static String getUnsignedTokenFromOriginalToken(String token){
        String[] splitToken = token.split("\\.");
        String unsignedToken = splitToken[0] + "." + splitToken[1] + ".";
        return unsignedToken;
} // {[0]}.{[1]}.

- 이와 같이 {signature} 부분을 제외하고 body부분을 읽어올 수 있으며 Header에 대한 정보도 같이 처리가 가능하다.

 다만 누군가 토큰을 위조할 수 있는 가능성이 있어서 아래 Verifier에서 약간 보완을 해보았다.

5. JWT / JWS / JWE / JWK

- JWT Token에 대해서 살펴보면 관련된 용어들이 자주 나오는데 간단히 살펴보면 다음과 같다.

 A. JWT : 인증을 위한 일반적인 메커니즘. JWS 나 JWE 로 구현된다. (implements)

 [header].[payload].[signature]

 B. JWS(JSON Web Signature)

 Claim의 내용이 노출되고 디지털 서명을 하는 방식이다. (Client 가 Claim을 사용하기 위해서 일반적으로 JWS를 사용한다.)

 다음 Signature 에서 일반적으로 사용되는 알고리즘이다.

• HMAC using SHA-256 or SHA-512 hash algorithms (HS256, HS512)
• RSA using SHA-256 or SHA-512 hash algorithms (RS256, RS512)

C. JWE(JSON Web Encryption)

Claim 자체를 암호화시키는 방식

"header":
{
    "alg" : "RSA-OAEP",                --------------------> For content encryption
    "enc" : "A256GCM"                  --------------------> For content encryption algorithm
},
 "encrypted_key" : "qtF60gW8O8cXKiYyDsBPX8OL0GQfhOxwGWUmYtHOds7FJWTNoSFnv5E6A_Bgn_2W"
"iv" : "HRhA5nn8HLsvYf8F-BzQew",       --------------------> initialization vector
"ciphertext" : "ai5j5Kk43skqPLwR0Cu1ZIyWOTUpLFKCN5cuZzxHdp0eXQjYLGpj8jYvU8yTu9rwZQeN9EY0_81hQHXEzMQgfCsRm0HXjcEwXInywYcVLUls8Yik",
"tag" : "thh69dp0Pz73kycQ"             --------------------> Authentication tag
}

D. JWK(JSON Web Key)

private key로 만들어진 signature 를 검증하기 위해서 public key를 제공하는 구조이다.

{
"alg":"RSA",

"mod": "0vx7agoebGcQSuuPiLJXZptN9nndrQmbXEps2aiAFbWhM78LhWx4cbbfAAtVT86zwu1RK7aPFFxuhDR1L6tSoc_BJECPebWKRXjBZCiFV4n3oknjhMs
tn64tZ_2W-5JsGY4Hc5n9yBXArwl93lqt7_RN5w6Cf0h4QyQ5v-65YGjQR0_FDW2QvzqY368QQMicAtaSqzs8KJZgnYb9c7d0zgdAZHzu6qMQvRL5hajrn1n91CbOpbI
SD08qNLyrdkt-bFTWhAI4vMQFh6WeZu0fM4lFd2NcRwr3XPksINHaQ-G_xBniIqbw0Ls1jF44-csFCur-kEgU8awapJzKnqDKgw",

"exp":"AQAB",

"kid":"2011-04-29"
}

6. Customize Token Verifier

private LoginUserDetails makeUserDetailsFromToken(String token) throws TimeoutException, ExecutionException, InterruptedException {
        Jwt<Header, Claims> preclaims = Jwts.parser().parseClaimsJwt(getUnsignedTokenFromOriginalToken(token));
        String iss = (String)preclaims.getBody().get("iss");

        if(StringUtils.hasText(iss) && iss.startsWith("https://cognito-idp.ap-northeast-2.amazonaws.com")){  // 1. Cognito Token

            CognitoUserInfoResponse cognitoUserInfoResponse = cognitoService.getAuthInfoFromAccessToken(token).get(3, TimeUnit.SECONDS);
            if(cognitoUserInfoResponse== null || cognitoUserInfoResponse.getSub().isEmpty()){
                return null;
            }
            Jwt<Header, Claims> claims = Jwts.parser().parseClaimsJwt(getUnsignedTokenFromOriginalToken(token));
        	...
            Collection<GrantedAuthority> authorityList = new ArrayList<>();
            List<String> cognitoGroups = (List<String>)claims.getBody().get("cognito:groups");
            if(null != cognitoGroups) {
                for (String group : cognitoGroups) {
                    authorityList.add(new SimpleGrantedAuthority(group));
                }
            }
            return new LoginUserDetails(......, authorityList);
        }else{                                                                                                // 2. Legacy Token
            Jws<Claims> claims = Jwts.parser().setSigningKey(secretKey).parseClaimsJws(token);
            ...
            Collection<GrantedAuthority> authorityList = new ArrayList<>();
            List<String> authorities = (List<String>)claims.getBody().get("roles");
            if(null != authorities) {
                for (String auth : authorities) {
                    authorityList.add(new SimpleGrantedAuthority(auth));
                }
            }
            return new LoginUserDetails(..., authorityList);
        }
    }

 A. 발급자가 Cognito라면

 -- 발급된 토큰이 정상인지 확인요청을 한다. (/oauth/userInfo)

   => 이부분은 사실 원격요청을 하지 않고 제공되는 공개키, pem을 통해서 로컬에서 검증이 가능하지만 현재 java로는 직접 구현해야 하는 부분이 많고, 자주는 아니지만 공개키는 변경될 수 있기 때문에 키값을 확인하기 위해서는 결국 원격요청이 필요해서 쉽게 가기로 했다.

 -- "cognito:groups" 정보를 이용해서 권한을 세팅한다.

 B. 기존 토큰이라면

 - secretKey를 이용해서 검증하고

 - "roles" 정보를 이용해서 권한을 세팅한다.

<정리>

이렇게 만들면 기존의 JWT Token(HS256) 와 신규 Cognito Token (RSA256) 를 모두 소화할 수 있다.

그러나 만들어 놓고보니 소스가 지저분하다. ResourceServer에서 권한을 확인하여 API접근제어를 해야하는데 좋은 구조는 아니다.

  - 로직이 복잡하고(구조 특성상 해당모듈을 그대로 copy해가는 방식이 될텐데 유지보수성이...영), secretKey 공유의 문제도 있다.

  - 꼭 두 가지 토큰을 소화할 필요가 있을까?

  - 기존 방식은 외부 사용자가 고려되지 않은 방식이고, OAuth 2.0은 출발자체가 3rd Party연계를 간편하게 하기 위한 방법이다.

다양한 확장을 위해서 인증은 각각의 방식을 유지하고 서비스를 사용자에 따라서 분리하는 것이 해결책이라는 판단을 내렸다.

- 내부 사용자가 이용하며 Client, Resource Server가 같은 Boundary에 있는 레거시의 경우 기존 토큰을 사용하고

- 외부 사용자가 이용해야 하는 API 서비스는 별도로 분리 구성하며, 이 서비스에서는 OAuth 2.0만을 활용하여 인가/인증을 하도록 한다.

  (이부분은 AWS API Gateway내에서 자격증명으로 Cognito를 연계하는 방식과 시너지를 낼 수 있을 것 같다.)

- 이를 위해서 보다 쉽게 Resource Server를 세팅하는 법을 Spring Security에서 제공하고 있는데 다음글에서 좀 더 자세히 적용해보고 서비스를 어떻게 분리하는 것이 보다 효과적일지 살펴본다.

<참조>

https://aws.amazon.com/ko/premiumsupport/knowledge-center/decode-verify-cognito-json-token/

https://docs.aws.amazon.com/cognito/latest/developerguide/amazon-cognito-user-pools-using-tokens-verifying-a-jwt.html

https://www.loginradius.com/blog/engineering/guest-post/what-are-jwt-jws-jwe-jwk-jwa/

<개요>

- 대부분의 서비스에서 공통적으로 필요한 기능이 사용자 관리/로그인 기능이다. 단순한 것 같지만 생각보다 많은 리소스가 필요한 시스템이다. (특히 권한연계까지 들어갈 경우)

- 기존에는 자체적으로 사용자 관리 시스템을 운영하고 있었다. (Password Grant방식)

 그 이유는 특별한 사용자의 정보를 담지 않고 있으며 인증, Resource Server, Client가 모두 같은 System Boundary에 포함되어 있었기 때문에 가장 간편한 방식으로 개발하였다.

- 이제부터는 관리기능을 확장시키고 추가 정보를 담아야 하는 요건이 생겼으며, 이를 위해서 사용자 인증에 관련된 부분을 별도 시스템으로 분리하여 구성하는 것이 좋다고 판단하였다.

- AWS Cognito의 경우 외부연동, MFA인증등 편리한 기능을 기본적으로 가지고 있으며 JWT Token, IAM 연동도 가능한 것으로 보여서 가능성을 검토해본다.

 a. 기존 시스템을 유지하면서 개선할 것인지 (Spring Boot / Security / JWT Token)

 b. 새로 개발할 것인지 (e.g AWS Cognito)

 c. 혹은 a,b를 혼합하여 가져갈 수 있을지 (커스터마이징의 범위)

<내용>

1. 사용자 풀

- 사용자를 생성하고 그룹을 할당할 수 있다.

- 이메일 확인 및 비밀번호 초기화 등의 기능을 기본으로 제공한다.

- 그룹은 개별적으로 추가 가능하다.

- AWS Cognito user pool은 기본적으로 대소문자를 구분하지 않도록 되어있다. (권장사항)

  만약에 대소문자를 구별하고 싶다면 Make user name case sensitive 옵션을 활성화 해야한다.

https://docs.aws.amazon.com/cognito/latest/developerguide/user-pool-case-sensitivity.html

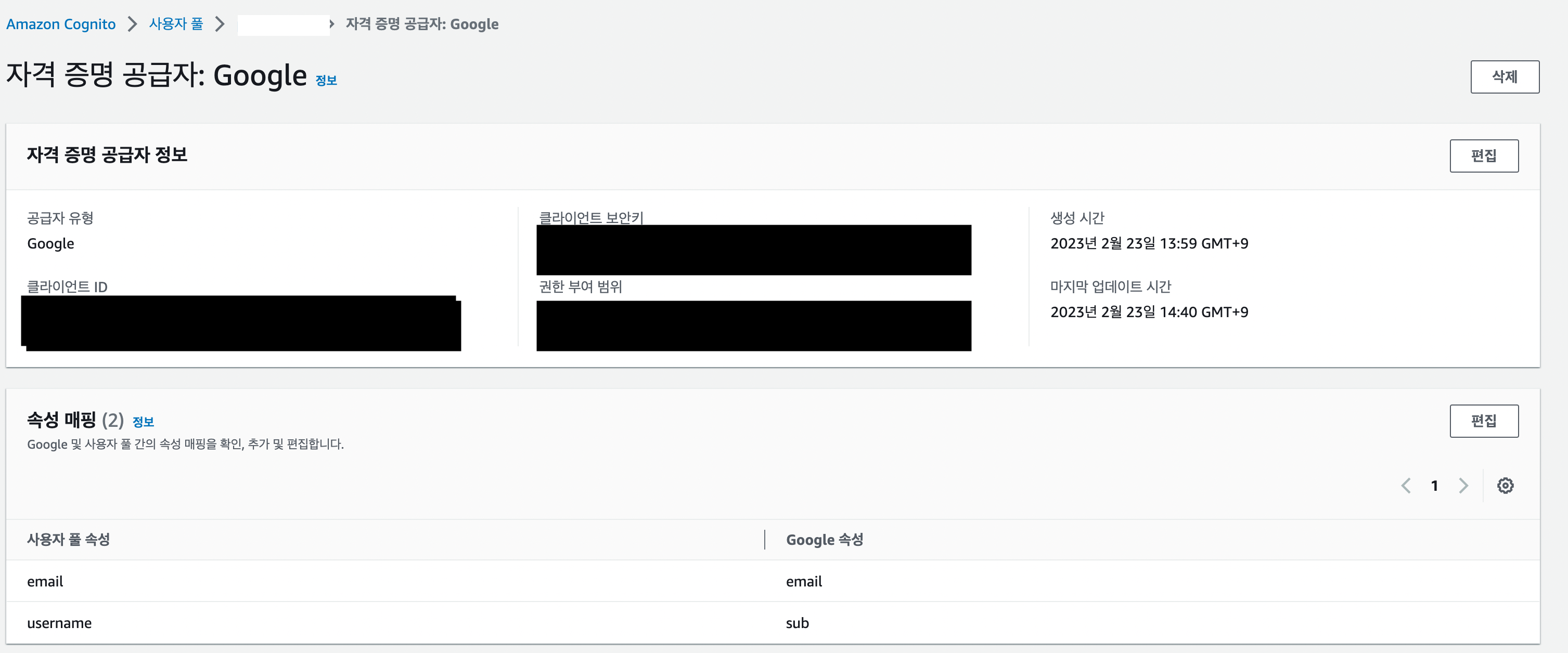

2. 연동자격증명 공급자

- 우리가 SNS연동을 하기 위해서는 일반적으로 App을 생성하고 할당받은 Client ID, Secret을 이용하여 API호출 및 연계개발을 하게 되는데 이부분이 쉽게 설정으로 가능하도록 되어있다. (많이 사용하는 Google / Apple / Facebook)

- 그 외에도 표준 OIDC를 준수한다면 쉽게 추가하고 속성을 매핑할 수 있는 구조로 되어있다.

3. SMS / SNS

-  스타트업에서는 내부에 문자 / 이메일 발송기능이 없는 경우도 많은데 AWS SES / SNS 등과 쉽게 연동하여 활용이 가능하다.

- 단, SMS는 현재 도쿄 리전에서만 사용이 가능하며 샌드박스 내에서는 등록된 번호로만 발신이 가능하다.

4. App 구성

- AWS Cognito도 결국 우리가 만든 서비스와 연결되기 위해서 여러가지 요소가 필요한데 이에 대한 부분도 제공하고 있다.

- 도메인 : Cognito 도메인 or 사용자 지정도메인 가능

- 리소스 서버 구성 (OAuth 2.0)

- 호스팅 UI, 앱 클라이언트

5. OAuth 2.0

- 앱 유형을 선택하기 전에 OAuth 2.0에 대한 기본적인 이해도가 있으면 도움이 된다.

https://icthuman.tistory.com/entry/OAuth-20-Flow

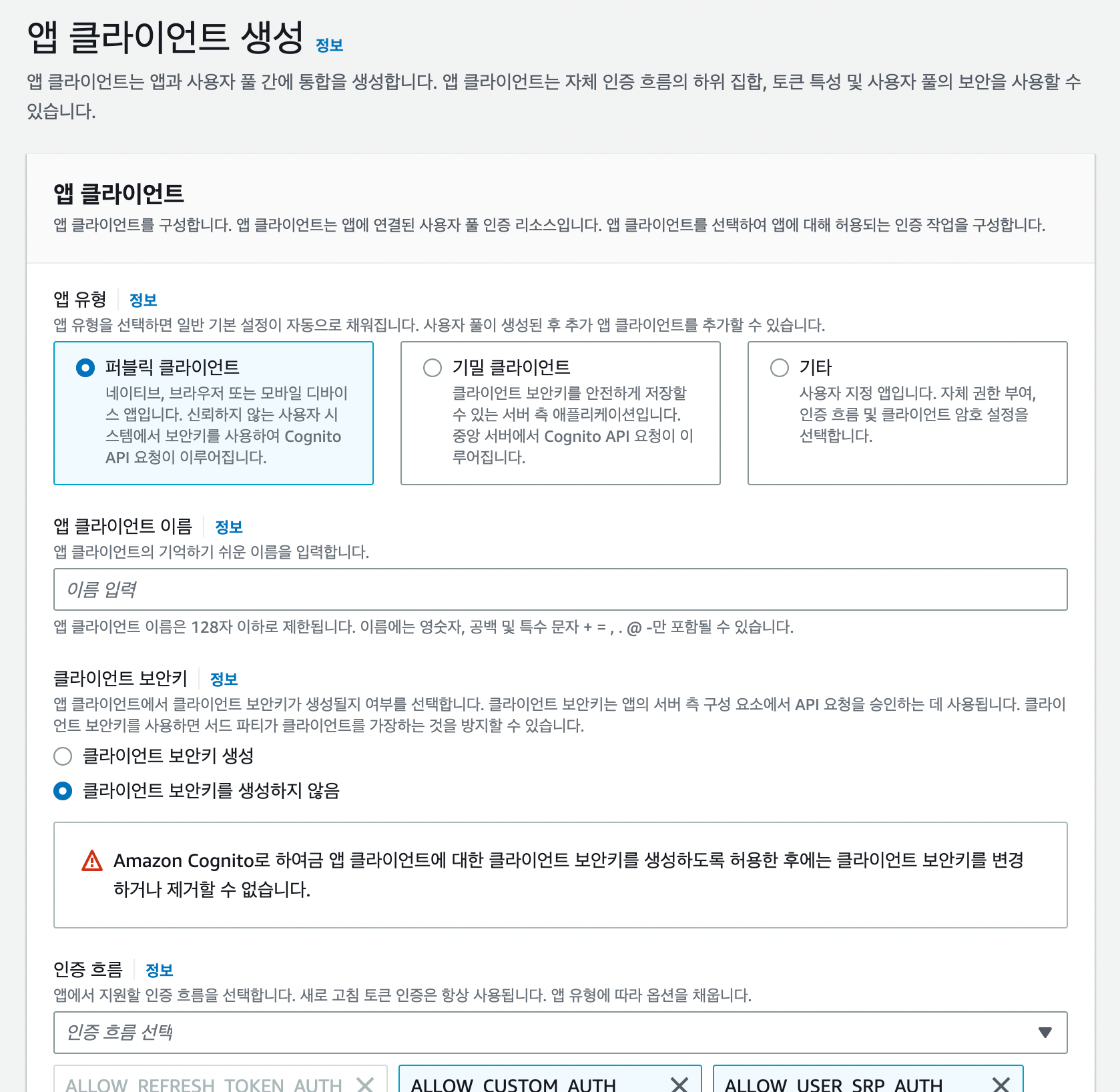

6. 앱 클라이언트

- 앱 클아이언트 부분을 좀 더 자세히 살펴보면 다음과 같다.

- 클라이언트 보안키 생성유무 선택에 따라서 추후 토큰발급 엔드포인트를 호출할 때 방법에 차이가 있다.

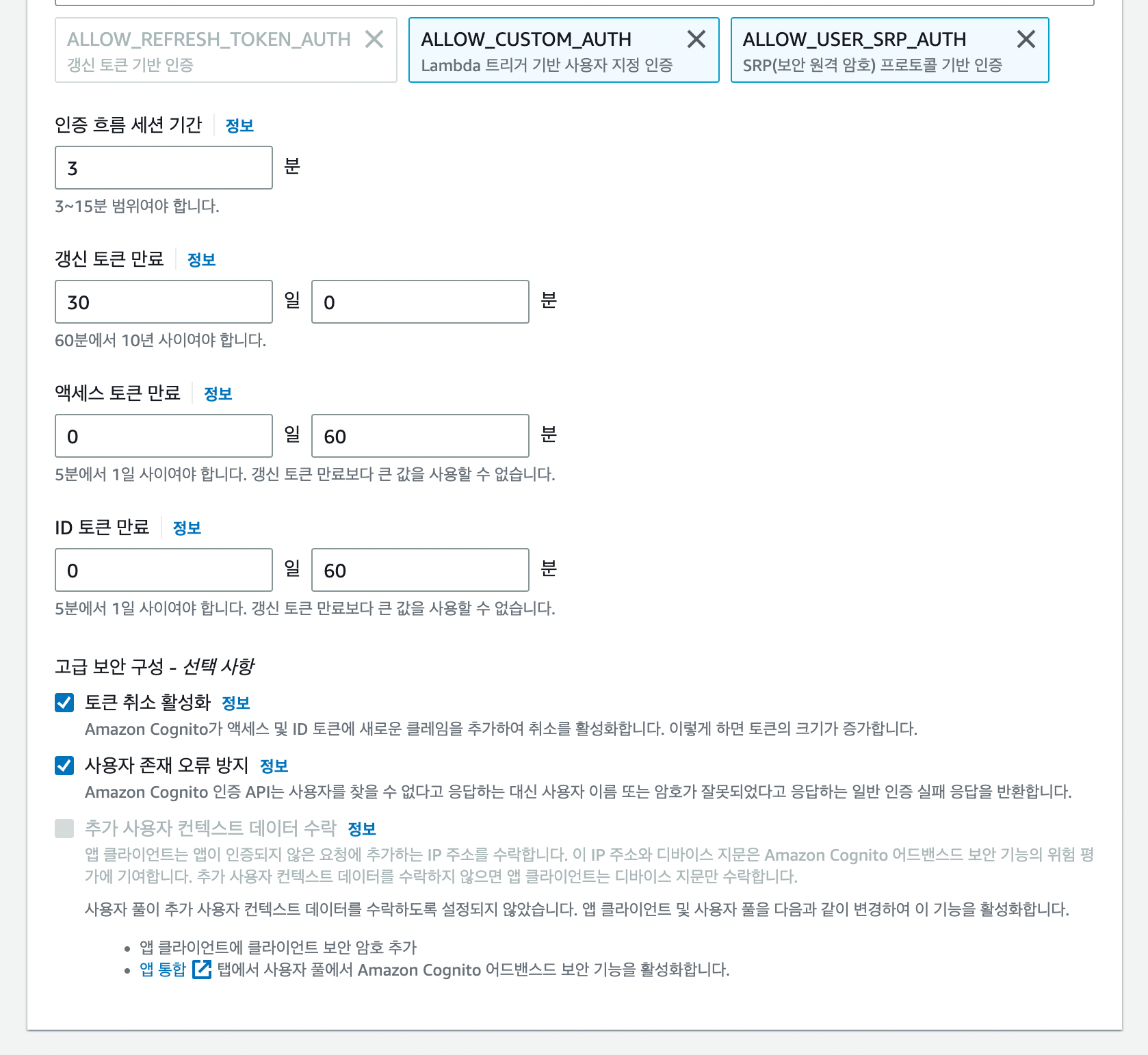

- 세션, 토큰( Id/Access/Refresh )별 만료시간을 선택할 수 있으며 Revoke Token에 대해서 선택사항으로 정할 수 있다.

- 사용자를 찾을 수 없다고 응답을 하면 해킹에 취약해질 수 있기 때문에 최근 로그인 시스템에서는 이름 또는 암호가 잘못되었다고 묶어서 표현하고 있다.

6. 호스팅 UI

- 자체적으로 로그인 UI 를 제공해준다.

- 주의할 점은 사용자 풀에서 연동자격증명을 선택하였다면 여기서도 선택을 해주어야 UI 상에서 버튼이 활성화 된다.

- 해당 호스팅UI는 내가 등록한 App에서만 사용하는 것이다. 따라서 호출할 때 다음 파라미터들을 전달해주어야 정상적으로 동작한다.

- client_id, response_type, scope, redirect_uri

<정리>

- AWS Cognito에서 User Pool을 생성하고 Identity Providers를 추가한 뒤 호스팅 UI 를 통해서 로그인/가입까지 완료했다.

- 다음 글에서는 OAuth 2.0 기본 Flow를 따라서 Cognito 사용자 풀과 호스팅 UI를 연동하여 Authorization Code를 발급받고

- 이를 기반으로 엔드포인트에 접근하여 Token발급, UserInfo 조회하는 기능을 살펴본다.

<참고>

- https://aws.amazon.com/ko/cognito/details/

- https://docs.aws.amazon.com/ko_kr/cognito/latest/developerguide/what-is-amazon-cognito.html

<개요>

이전글

https://icthuman.tistory.com/entry/AWS-Java-SDK-S3-File-upload

<내용>

- 기존 버전에서는 ObjectMetadata를 null로 처리하였으나 추가요건을 처리하다보니 개선해야 할 부분이 있었습니다.

- CacheControl, ContentType

1. CacheControl

- 해당 파일을 이용하여 서비스할 경우 CacheControl 속성으로 max-age값을 주어서 캐시를 활용할 수 있습니다.

2. ContentType

- contentType을 지정하지 않을 경우 file upload시 octet-stream으로 동작하여 특정 이미지포멧의 경우 에러가 발생하는 경우를 볼수 있습니다.

그 외에도 필요에 따라서 추가할 수 있는 값들을 AWS Document에 따라서 적절하게 사용하면 됩니다.

public FileDto upload(MultipartFile file, String prefix) throws IOException {
    SimpleDateFormat date = new SimpleDateFormat("yyyyMMddHHmmss");
    String fileName = prefix +"-"+date.format(new Date())+"-"+file.getOriginalFilename();
    String s3location = bucket +"/"+ prefix;

    ObjectMetadata objectMetadata = new ObjectMetadata();
    objectMetadata.setCacheControl(cacheControl);
    objectMetadata.setContentType(file.getContentType());

    amazonS3.putObject(new PutObjectRequest(s3location, fileName, file.getInputStream(), objectMetadata));

    FileDto fileDto = new FileDto();
    fileDto.setS3Location(amazonS3.getUrl(s3location,fileName).toString());
    fileDto.setS3Key(fileCategory.toString() +"/" + fileName);
    return fileDto;
}

<참조>

https://docs.aws.amazon.com/ko_kr/AmazonS3/latest/userguide/UsingMetadata.html#object-key-guidelines

<개요>

- 기본적인 AWS Java SDK S3 사용예제

- 사용시 주의사항

<내용>

현재 버전(2022.05.19기준) 샘플 소스이며, 공식 가이드문서를 참고하는 것이 정확합니다.

1. Configuration

@Configuration
public class AmazonS3Config {

    @Value("${aws.credentials.access-key}")
    private String accessKey;

    @Value("${aws.credentials.secret-key}")
    private String secretKey;

    @Value("${aws.region.static}")
    private String region;

    public BasicAWSCredentials awsCredentials(){
        BasicAWSCredentials awsCreds = new BasicAWSCredentials(accessKey, secretKey);
        return awsCreds;
    }

    @Bean
    public AmazonS3 amazonS3Client(){
        AmazonS3 amazonS3 = AmazonS3ClientBuilder.standard()
                .withRegion(this.region)
                .withCredentials(new AWSStaticCredentialsProvider(this.awsCredentials()))
                .build();
        return amazonS3;
    }
}

- 이와 같이 accessKey, secretKey, region정보를 세팅하여 기본적인 인증을 생성하고 이를 기반으로 S3 ClientBuilder를 통해서 객체를 생성 후 Bean으로 사용한다.

- dev / stg / prod 환경에 따라서 달라질 수 있는 정보들은 외부에 관리한다.

- 주의 : 해당 키값이 탈취당할 경우 매우 위험하니 (보안,비용 등등), Public 공간에 올리는것은 주의하고 올라가게 된다면 반드시 암호화를 한다!

2. Repository

@Repository
public class AwsFileRepository {

    private AmazonS3 amazonS3;

    @Value("${aws.s3.bucket}")
    private String bucket;

    @Autowired
    public AwsFileRepository(AmazonS3 amazonS3){
        this.amazonS3 = amazonS3;
    }

    public FileDto upload(MultipartFile file, String prefix) throws IOException {
        SimpleDateFormat date = new SimpleDateFormat("yyyyMMddHHmmss");
        String fileName = prefix +"-"+date.format(new Date())+"-"+file.getOriginalFilename();
        String s3location = bucket +"/"+ prefix;

        amazonS3.putObject(new PutObjectRequest(s3location, fileName, file.getInputStream(), null));

        FileDto fileDto = new FileDto();
        fileDto.setS3Location(amazonS3.getUrl(s3location,fileName).toString());
        fileDto.setS3Key(prefix +"/" + fileName);
        return fileDto;
    }

    public String delete(String s3Key){
        amazonS3.deleteObject(bucket, s3Key);
        return s3Key;
    }

}

- S3 역시 외부의 저장소에 접근하는 것이므로 Repository Layer로 정의하는 것을 추천한다.

- S3 는 버킷단위로 정책을 정의할 수 있으며, 내부에 별도 폴더로 분리 저장이 가능하다. (예제 소스에서 prefix부분)

- 저장할 때의 값 bucketName "/" 이하 부분을 해당 파일에 대한 Key로 관리하면 삭제 시 편리하게 활용할 수 있다.

- 예제에서는 ObjectMetadata를 null로 사용하였으며 필요에 따라서 공식가이드에 제공되는 값을 세팅할 수 있다.

https://docs.aws.amazon.com/ko_kr/AmazonS3/latest/userguide/UsingMetadata.html#object-key-guidelines

<주의사항>

- 대부분의 Public Cloud는 Endpoint와 HTTP API를 제공하고 있으며, SDK는 이것을 감싸는 구조로 되어있다.

- 따라서 url 인코딩을 주의하여 사용해야 한다.

- 예를 들어서 얼마전에 테스트하다가 파일명에 특이한 문자들을 넣게 되었는데 아래와 같은 오류가 발생하였다.

2022-05-19 10:15:15.447 DEBUG 30235 --- [nio-8900-exec-6] com.amazonaws.request                    : Received error response: com.amazonaws.services.s3.model.AmazonS3Exception: The request signature we calculated does not match the signature you provided. Check your key and signing method. (Service: Amazon S3; Status Code: 403; Error Code: SignatureDoesNotMatch; Request ID: S80BNXP50DTW9SJM; S3 Extended Request ID: , S3 Extended Request ID:
2022-05-19 10:15:15.449 DEBUG 30235 --- [nio-8900-exec-6] com.amazonaws.retry.ClockSkewAdjuster    : Reported server date (from 'Date' header): Thu, 19 May 2022 01:15:15 GMT
.
.
.
at com.amazonaws.services.s3.AmazonS3Client.invoke(AmazonS3Client.java:5054) [aws-java-sdk-s3-1.11.762.jar:na]
	at com.amazonaws.services.s3.AmazonS3Client.invoke(AmazonS3Client.java:5000) [aws-java-sdk-s3-1.11.762.jar:na]
	at com.amazonaws.services.s3.AmazonS3Client.access$300(AmazonS3Client.java:394) [aws-java-sdk-s3-1.11.762.jar:na]
	at com.amazonaws.services.s3.AmazonS3Client$PutObjectStrategy.invokeServiceCall(AmazonS3Client.java:5942) [aws-java-sdk-s3-1.11.762.jar:na]
	at com.amazonaws.services.s3.AmazonS3Client.uploadObject(AmazonS3Client.java:1808) [aws-java-sdk-s3-1.11.762.jar:na]
	at com.amazonaws.services.s3.AmazonS3Client.putObject(AmazonS3Client.java:1768) [aws-java-sdk-s3-1.11.762.jar:na]

- 인증토큰이나 이러한 부분에 문제인줄 알았는데 유사한 문제를 겪은 사람들이 상당히 많았고

https://stackoverflow.com/questions/30518899/amazon-s3-how-to-fix-the-request-signature-we-calculated-does-not-match-the-s

- 결국 encoding과정의 문제로 발생한 것이었다.(에러메시지를 잘 주었다면 덜 고생했을텐데;)

https://docs.aws.amazon.com/ko_kr/AmazonS3/latest/userguide/object-keys.html

<개요>

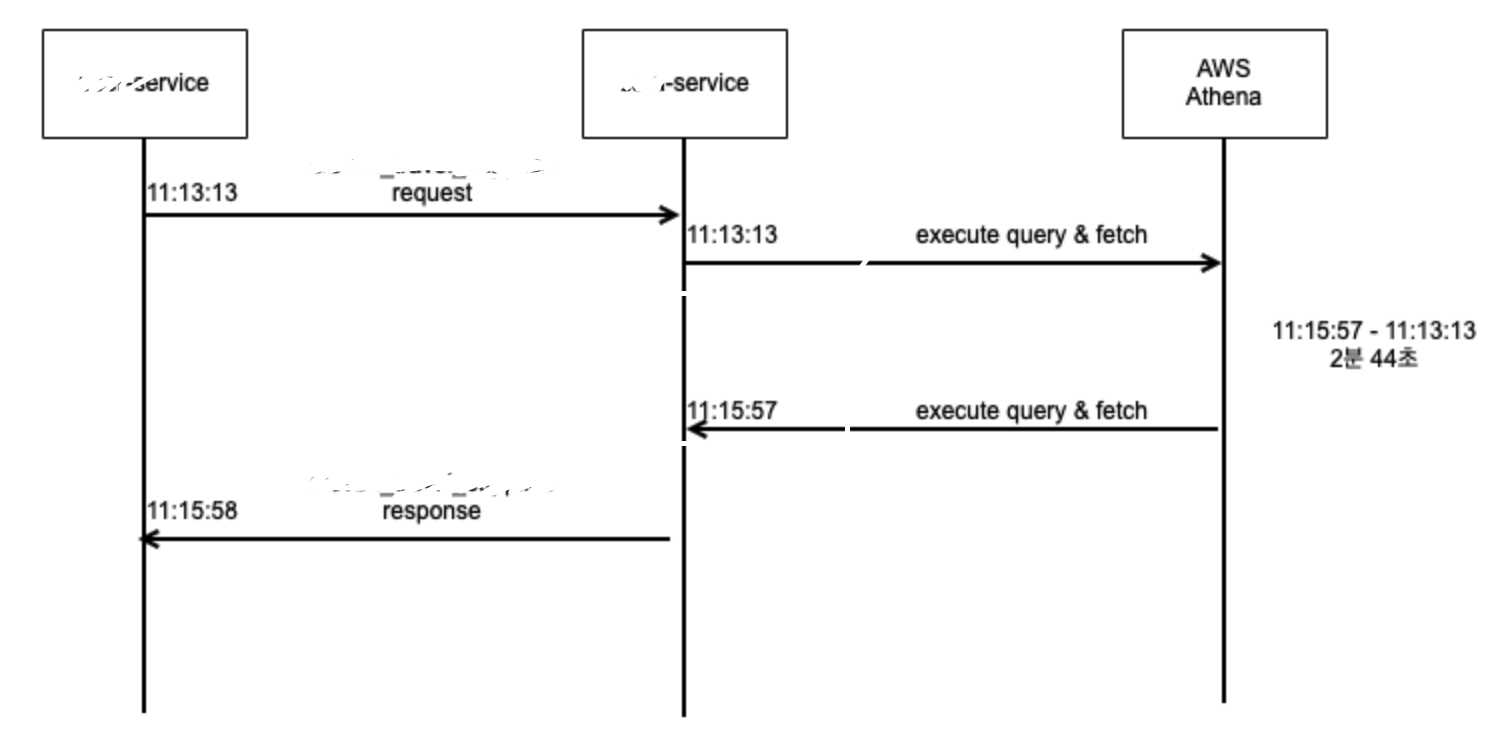

- 다음과 같이 Service #A 에서 Service #B로 데이터 조회 API를 요청하고 값을 받아오는 로직이 있다.
- Service #B에서는 AWS Athena를 저장소로 사용하고 있으며 Athena JDBC42 드라이버를 사용 중 이다.

<현상>
- Service #B에서 JdbcTemplate을 통하여 쿼리가 수행된 시간은 11:13:13 이고,
2021-11-04 11:13:13.482 DEBUG 9668 --- [http-nio-8200-exec-9] o.s.jdbc.core.JdbcTemplate : Executing SQL query
2021-11-04 11:13:13.482 DEBUG 9668 --- [http-nio-8200-exec-9] o.s.jdbc.datasource.DataSourceUtils : Fetching JDBC Connection from DataSource
- 실제 쿼리 수행결과를 받아온 시간은 11:15:57 로 약 2분44초 가 소요되었다.
2021-11-04 11:15:57.998 INFO 9668 --- [http-nio-8200-exec-9] ...

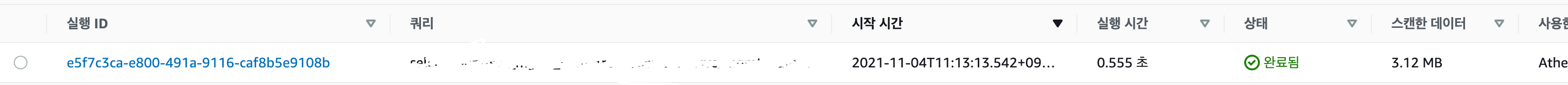

- Athena 의 경우 동시에 다수의 쿼리가 수행되면 Queue에 의하여 순차적으로 수행될 수 있기 때문에 쿼리 히스토리를 조회하였다.

- 대기열 시간 1분21초 + 수행시간 0.555초를 제외하고 꽤 오랜시간이 소요되었다.

<소스분석>
- AthenaJDBC42의경우 일반적인 JDBC드라이버처럼 커넥션을 맺고 Resultset을 처리하는 형태가 아니라 AWS Athena로 Http를 통해서 수행요청을 하고, 리턴값으로 ID를 받아온 뒤 일정시간 Thread Sleep하면서 조회 polling을 요청하고 Status가 Completed가 되었을때 후속처리를 하는 형태로 구성되어 있다.

- 또한 위에도 언급한것처럼 동시에 다수의 요청이 집중될경우 자체적으로 큐에 보관하여 처리하게 된다.

- 부수적으로 Athena JDBC드라이버의 SStatement내 execute, getResultSet등의 메소드를 살펴보면 대부분 synchronized로 선언이 되어있기 때문에 이에 따른 delay도 있지 않을까 예상한다.

<Thread Dump>

10개의 Thread가 같은 위치에서 대기중이다.

<정리>
- 다수의 사용자에게서 발생하는 ad-hoc형태 처리는 적합하지 않다.(hive와 동일함)

- Global cache(Redis)를 적절히 활용하여 Service #B Layer에서 처리를 하도록 하면 효율성을 증가시킬수 있다.(일반적인 캐시전략)

- Red Shift등의 빠른대안도 있으나 가성비가 매우 떨어진다.

<필요사항>

- AWS ECS상 워크로드 중 특정서비스의 로그를 수집/가공 하여 통계 정보를 제공

- 기존에 사용중이던 AWS SDK S3 와 호환성

<개요>

- https://docs.aws.amazon.com/cloudwatch/index.html

- AWS는 Cloudwatch 내에서 특정 로그그룹에 대하여 쿼리할 수 있는 툴 (Insight) 를 제공하고 있다.

- 해당 기능을 Web, SDK등 다양한 형태로 제공하고 있으며 Java SDK를 사용했다.

<내용>

- Java용 AWS SDK는 크게 버전 1.x , 2.x 가 있으며 특히 2.x 부터 비동기 NonBlocking 및 CompletableFuture를 제공하고 있기 때문에 신규 개발의 경우 가급적 2.x 를 권장하고 있다.

- 현재 서비스에서 S3용  1.x SDK를 이미 사용중이고 CloudWatchLogs는 2.x SDK를 사용할 예정이기 때문에 Mig 를 하던지 두 가지 버전을 병행하던지 선택한다.

- 기존 기능에 큰 문제가 없기 때문에 일단 병행하기로 결정

<환경설정 및 변경사항>

1. pom.xml

- groupId 변경

<dependency>
	<groupId>com.amazonaws</groupId>
	<artifactId>aws-java-sdk-s3</artifactId>
	<version>1.11.762</version>
</dependency>

<dependency>
	<groupId>software.amazon.awssdk</groupId>
	<artifactId>cloudwatchlogs</artifactId>
</dependency>

<dependencyManagement>
  <dependencies>
      <dependency>
          <groupId>com.amazonaws</groupId>
          <artifactId>aws-java-sdk-bom</artifactId>
          <version>1.12.1</version>
          <type>pom</type>
          <scope>import</scope>
      </dependency>
      <dependency>
          <groupId>software.amazon.awssdk</groupId>
          <artifactId>bom</artifactId>
          <version>2.16.1</version>
          <type>pom</type>
          <scope>import</scope>
      </dependency>
  </dependencies>
</dependencyManagement>

2. @Configuration

public BasicAWSCredentials awsCredentials(){
        BasicAWSCredentials awsCreds = new BasicAWSCredentials(accessKey, secretKey);
        return awsCreds;
    }

    @Bean
    public AmazonS3 amazonS3Client(){
        AmazonS3 amazonS3 = AmazonS3ClientBuilder.standard()
                .withRegion("ap-northeast-2")
                .withCredentials(new AWSStaticCredentialsProvider(this.awsCredentials()))
                .build();
        return amazonS3;
    }

 - 기존에는 BasicAWSCredentials 를 사용하고 있었으며 Region 이 String 으로 사용되고 있어서 오타의 위험이 있다.

@Configuration
public class AmazonCloudWatchLogsConfig {

    @Value("${spring.cloud.aws.credentials.access-key}")
    private String accessKey;

    @Value("${spring.cloud.aws.credentials.secret-key}")
    private String secretKey;

    public AwsBasicCredentials awsBasicCredentials(){
        AwsBasicCredentials awsCreds = AwsBasicCredentials.create(accessKey, secretKey);
        return awsCreds;
    }

    @Bean
    public CloudWatchLogsAsyncClient cloudWatchLogsAsyncClient(){

        CloudWatchLogsAsyncClient cloudWatchLogsAsyncClient = CloudWatchLogsAsyncClient.builder()
                .region(Region.AP_NORTHEAST_2)
                .credentialsProvider(StaticCredentialsProvider.create(this.awsBasicCredentials()))
                .build();
        return cloudWatchLogsAsyncClient;
    }

- Ver2에서는 AwsBasicCredentials로 변경이 되었으며, new 를 사용하지 않고 create를 사용한다.

- Region 설정이 enum type으로 변경되어 사용자의 실수를 막아준다.

- 또한 필요에 따라서 HttpClient를 Netty로 변경할 수 도 있다.

<AWS SDK를 사용하여 AWSCloudWatchLog를 활용하는 방법>

- SDK에서 사용할 IAM을 사전에 생성할 필요가 있다.

- Log를 조회하는 것은 크게 2단계로 나누어진다.

 a. startQuery

StartQueryResponse ret = cloudWatchLogsAsyncClient.startQuery(StartQueryRequest.builder()
                                                .endTime(endTime)
                                                .startTime(startTime)
                                                .limit(n)
                                                .logGroupName("")
                                                .queryString(query)
                                                .build()
                                  ).join();

 쿼리 수행을 마치고 나서 결과값으로 unique한 queryId를 돌려주는데 이 값을 사용하여 쿼리결과를 조회한다.

b. getQueryResults

GetQueryResultsResponse queryReponse = cloudWatchLogsAsyncClient.getQueryResults(GetQueryResultsRequest.builder().queryId(queryId).build()).join();

 queryId를 통해서 GetQueryResultsResponse 를 얻어올 수 있다.

여기서 주의해야 할 것은 GetQueryResultsResponse 내에는 QueryStatus가 존재하며 Running, Scheduled등 일 경우 전체결과가 조회되지 않을 수 있다는 점이다.

처음 작업할때 ComletableFuture의  join을 호출하는 시점에 모든 결과가 있을것으로 예상하여 원하는 값이 나오지 않아서 고민했었다.

c. Async방식

 위에서 언급한 것 처럼 AsyncClient를 사용할 경우 CompletableFuture를 return하도록 되어있기 때문에 callback을 작성하여 불필요한 대기를 최소화할 수 것으로 예상했다.

 하지만 구조자체가 응답으로 queryId를 받아와야 하고, 또 쿼리 결과를 조회할때에도 Complete 상태에 이르러야 완벽한 결과값이 세팅되는 점을 감안한다면 해당 API를 사용하는 유저시나리오는 Async-blocking에 가깝다.

<결론>

- 해당 기능을 통해서 AWS Cloudwatch 에 수집되고 있는 로그그룹에 접근하여 일정시간 동안 많이 입력된 키워드, 로그인한 사용자, requestUri정보 등을 집계하여 API로 제공중이다.

- 쿼리 사용시 주의해야할 점은 Scan하는 Log의 양만큼 비용을 지불하기 때문에 startTime, endTime을 적절하게 조정해야 한다.
